Winkhaus Getriebeschiene GAK.1325-2, DM 15,5 mm, FFH 1075-1325 mm
Produktinformationen "Winkhaus Getriebeschiene GAK.1325-2, DM 15,5 mm, FFH 1075-1325 mm"

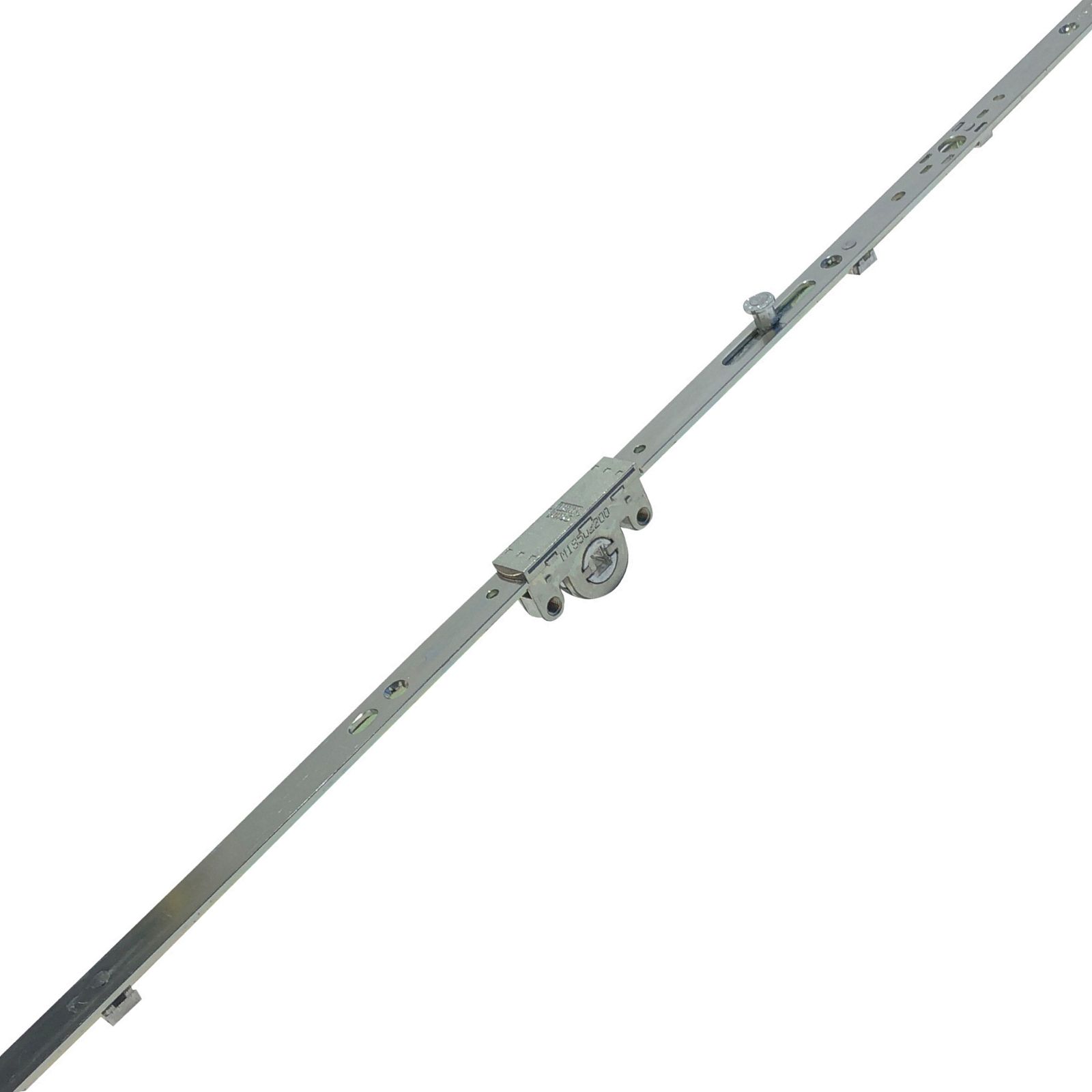

Original Winkhaus Getriebeschiene GAK.1325-2 aus der Beschlagserie activPilot.
Herstellernummer: 4978670 “GETRIEBE GAK.1325-2”
Produktbeschreibung:
– Konstanter Griffsitz GK
– Dornmaß 15,5 mm
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar
– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
1075 – 1325 mm Flügelfalzhöhe
Griffsitz:
550 mm (G 550)
Die Bezeichnungen “GAK 1325” und “G 550 FFH 1075 – 1325” sind eingraviert.
| Farbe: | silber |
|---|---|
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl |
| Griffsitz: | konstant |
| Dornmaß: | 15.5 |
| Produktart: | Einlassgetriebe |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
