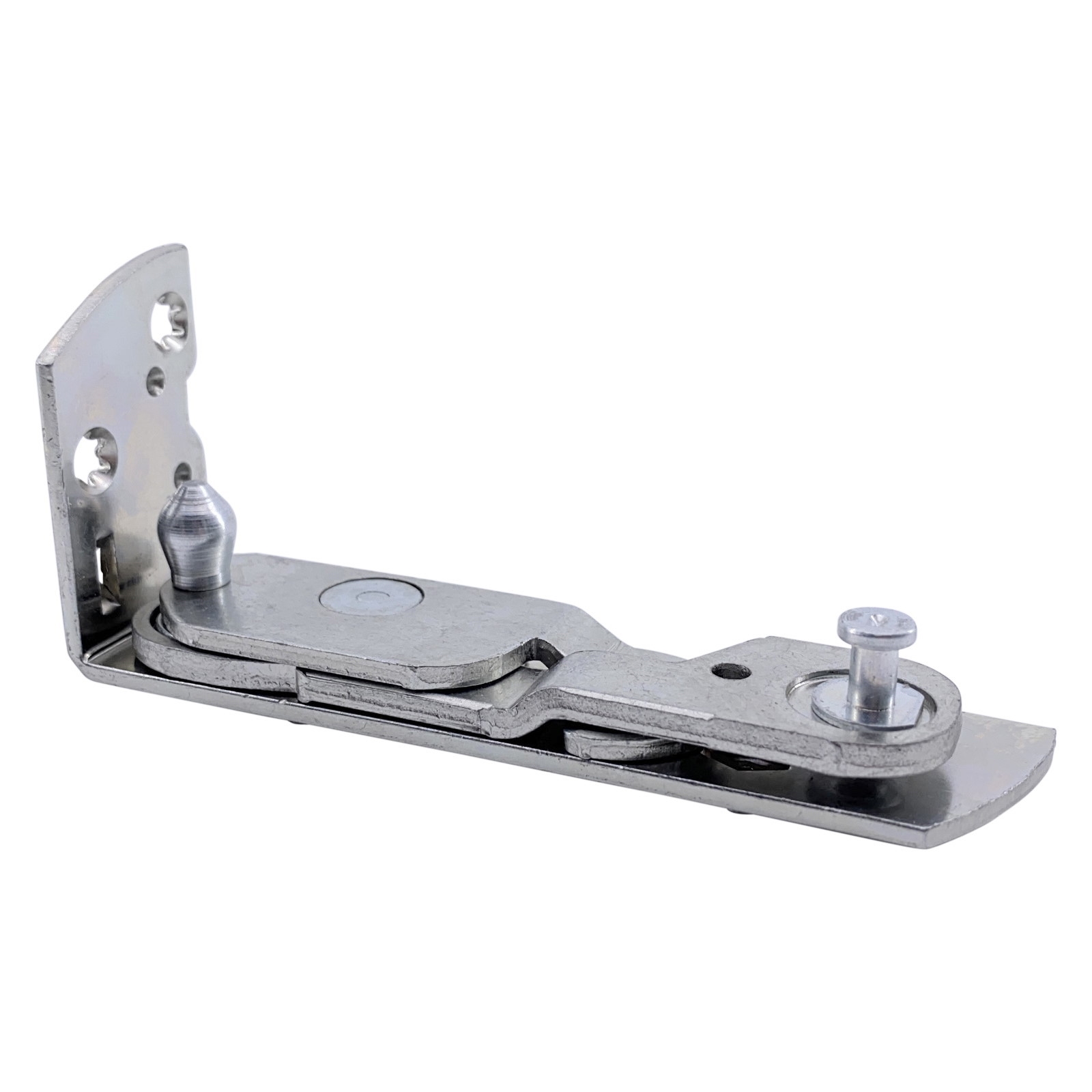

Winkhaus Ecklager EL.K.SE.. LS
10,95 €*
Original Winkhaus Ecklager EL.K.SE..LS (DIN Links) aus der Beschlagserie activPilot Select.Produktbeschreibung:– In Verbindung mit Flügellager FL.SE– Profilbezogen, siehe Gruppe 1, Übersichtstabelle– Nutmittenlage 13 mm– Anpressdruckverstellung +/– 0,8 mm– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg– Max. Öffnungswinkel 95°– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (SK.SE.152).

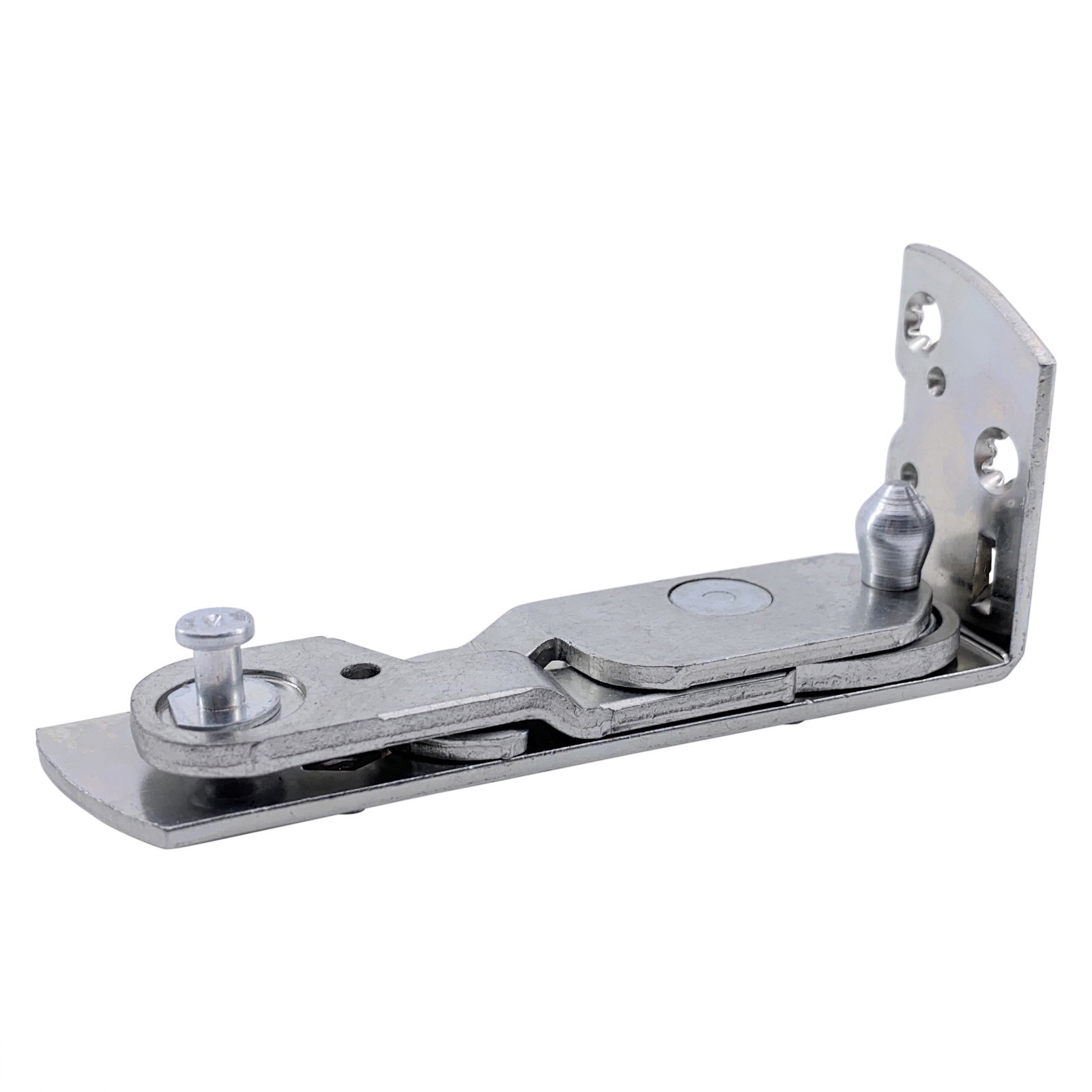

Winkhaus Ecklager EL.K.SE.. RS
10,95 €*
Original Winkhaus Ecklager EL.K.SE..RS (DIN Rechts) aus der Beschlagserie activPilot Select.Produktbeschreibung:– In Verbindung mit Flügellager FL.SE– Profilbezogen, siehe Gruppe 1, Übersichtstabelle– Nutmittenlage 13 mm– Anpressdruckverstellung +/– 0,8 mm– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg– Max. Öffnungswinkel 95°– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (EL.K.SE.152).
