Original Winkhaus Mittenverriegelung MK.VS.250-1+1.KG aus der Beschlagserie activPilot ControlHerstellernummer: 5015476 "MITTENVER.MK.VS.250-1+1.KG" Produktbeschreibung:- Mittenverriegelung mit Magnetkontaktgeber- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm- mit zusätzlichem Verschlussbolzen Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 1Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

Original Winkhaus Verschlusssensor VS.BK.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4983723 "VERSCHL.SENS.VS.BK.06" Produktbeschreibung:- Verschlusssensor VS.BK.06 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt (B) und Sabotageschleife für Alarm- und Überwachungsanlagen, VdS-Nr. G 110505 , Umweltklasse III- Zulassung nach EN 50131-2-6, Grad 2, Umweltklasse III A, Zulassungs-Nr. EN-ST-000254- Mit zusätzlicher Zustandsabfrage Kipp (K) beim Einsatz unten waagerecht- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet Kontaktgebern E1.VS.KG, MK.VS.150.KG oder MK.VS.250.KG- Hinweis: Ein Umschalten des Beschlages von der Zu- in die Kippstellung ist ohne Unterbrechung des Signals nicht möglich.- Die Kippüberwachung ist nicht VdS-zugelassen Hinweis:In der Verschlussstellung ist nur der B-Kontakt geschlossen, aber nicht der K-Kontakt. (Achtung bei interner und externer Scharfschaltung). Technische Daten:- Schaltspannung: max. 48 V DC- Kontaktwiderstand: max. 150 m O- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Technische Daten Überwachung (B):- Schaltstrom max. 0,5 A- Transportstrom: max. 1,0 A- Schaltleistung: max. 10 W rein ohmsche Last Technische Daten Zustandsabfrage Kipp (K):- Schaltstrom: max. 0,2 A- Transportstrom: max. 0,5 A- Schaltleistung: max. 3 W rein ohmsche Last Anschlussart für VS.BK.06:- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

Original Winkhaus Verschlusssensor VS.B.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5120288 bzw. 4983721 "VERSCHL.SENS.VS.B.06" Produktbeschreibung:- Verschlusssensor VS.B.06 und VS.B.25 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt (B) und Sabotageleitung für Alarm- und Überwachungsanlagen VdS-Nr. G 106511, Umweltklasse III- Zulassung nach EN 50131-2-6, Grad 2, Umweltklasse III A, Zulassungs-Nr. EN-ST-000251- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgebern E1.VS.KG, MK.VS.150.KG oder MK.VS.250.KG Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,5 A- Transportstrom: max. 1,0 A- Kontaktwiderstand: max. 150 m O- Schaltleistung: max. 10 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, weiß, 4 x 0,14 mm², Durchmesser 3,5 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich.Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

Original Winkhaus Kontaktgeber VS.KGS.04 aus der Beschlagserie activPilot ControlHerstellernummer: 5001346 "GEBER VS.KGS.04" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Magnetkontaktgeber 14 mm breit- Reduzierte Aufbauhöhe (4 mm), dadurch ist die Montage auch bei 12 mm Falzluft möglich- Montage auf der Beschlagstulpe- Bauhöhe: 4 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFlügelbeschlagnut: 16 mm BeschlagnutFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Beschlagstulpe - EckumlenkungFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.

Original Winkhaus Eckumlenkung E1.VS.KG.F aus der Beschlagserie activPilot ControlHerstellernummer: 4994391 "ECKUML.E1.VS.KG.F" Produktbeschreibung:- Magnetkontaktgeber für Magnet-/Verschlusssensoren VS.BK.06, VS.DIBT.06 oder FM.V- Eckumlenkung mit Magnetkontaktgeber- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen- Mittenfixierung serienmäßig- Automatische und manuelle Montage möglich- In der Beschlagnut klemmbar Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: EckumlenkungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 1Verschlusspunktausführung: AchtkantbolzenFarbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

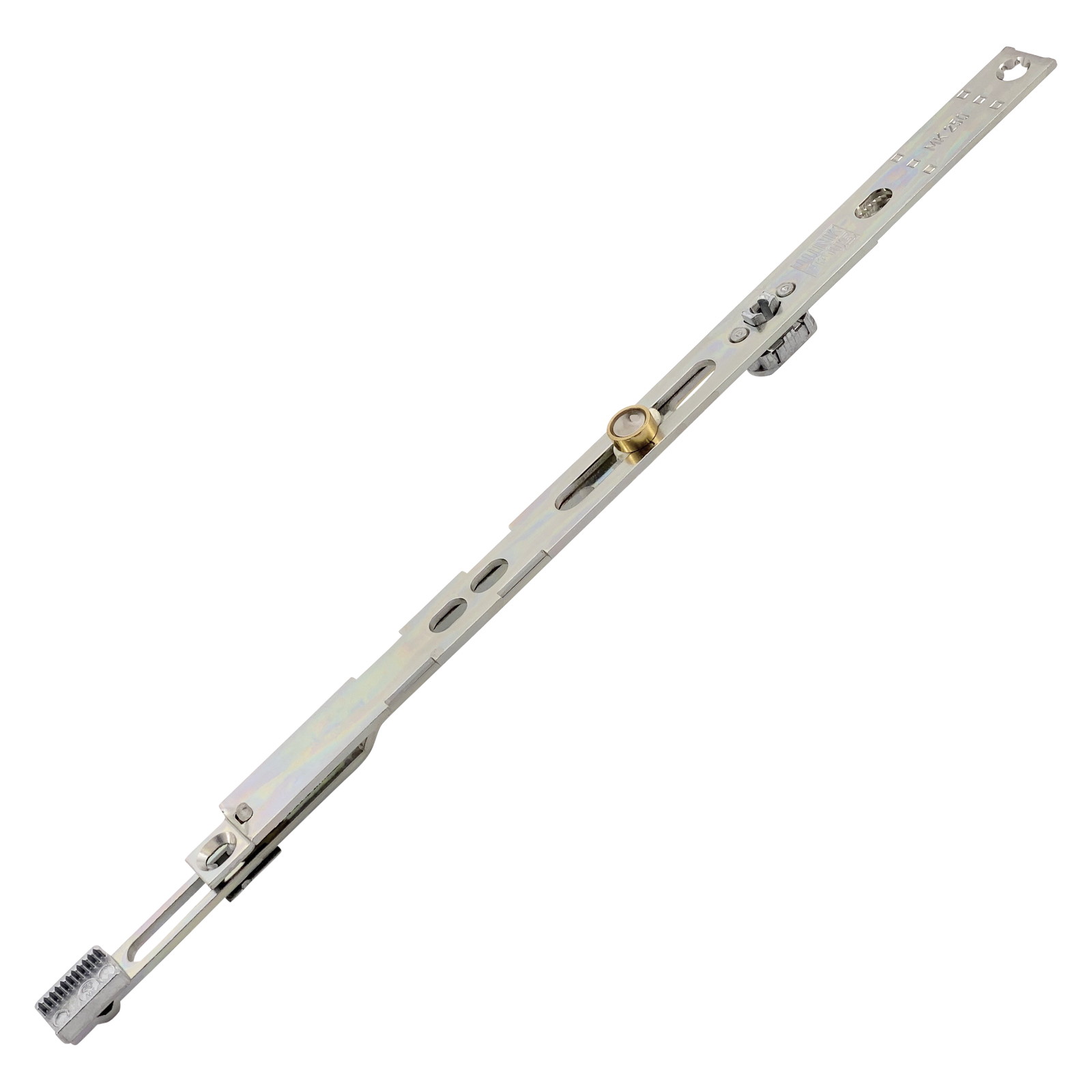

Original Winkhaus Mittenverriegelung MK.VS.250.KG aus der Beschlagserie activPilot ControlHerstellernummer: 4966406 "MITTENVER.MK.VS.250.KG" Produktbeschreibung:- Mittenverriegelung mit Magnetkontaktgeber- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

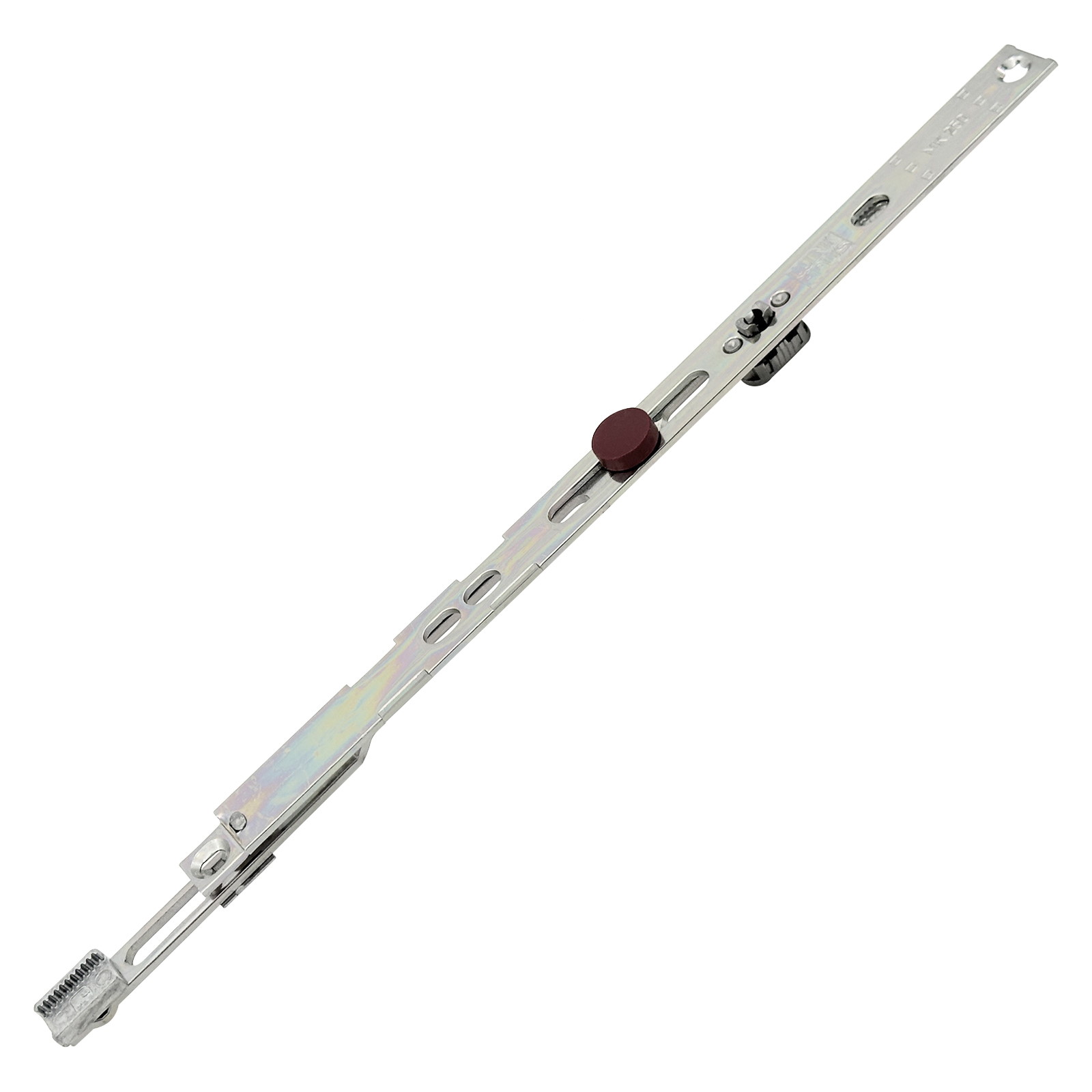

Original Winkhaus Mittenverriegelung MK.VS-RFID.250-1 aus der Beschlagserie activPilot ControlHerstellernummer: 5045831 "MITTENVER.MK.VS-RFID.250-1" Produktbeschreibung:- RFID-Kontaktgeber für RFID-Verschlusssensor VS-A/CRFID.06- Mittenverriegelung mit RFID-Kontaktgeber- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: RFIDAnzahl Verschlusspunkte: 0Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

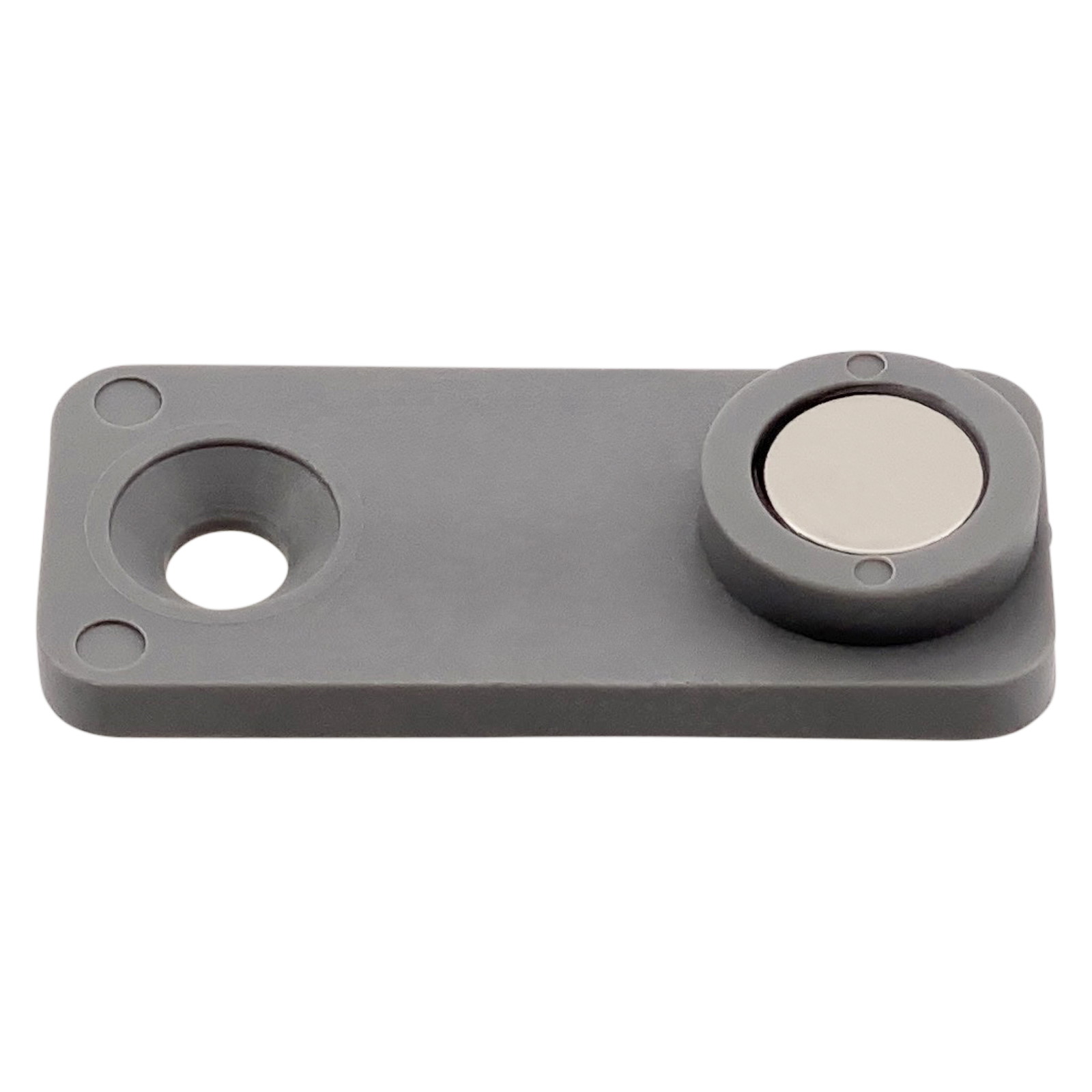

Original Winkhaus Kontaktgeber VS.KGS.06 aus der Beschlagserie activPilot ControlHerstellernummer: 5001347 "GEBER VS.KGS.06" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Magnetkontaktgeber 16 mm breit- Montage in der freien Beschlagnut- Bauhöhe: 6 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFlügelbeschlagnut: 16 mm BeschlagnutFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: In der BeschlagnutFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.

Original Winkhaus Verschlusssensor VS.K.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4983724 "VERSCHL.SENS.VS.K.06" Produktbeschreibung:- Verschlusssensor VS.K.06 zur Klimasteuerung, z. B. energiesparende Fensterlüftung oder zur Steuerung von Lüftungsanlagen- Verschlusssensor mit Wechslerkontakt (K) für energiesparende Fensterlüftung- Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt bestehend aus der Kombination: Rahmenseitiger Verschlusssensor mit integriertem Reedkontakt und flügelseitiger, beschlagunabhängiger Magnet-Kontaktgeber- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgeber E1.VS.KG, MK.VS.150.KG, MK.VS.250.KG, VS.KG... oder VS.KGS... Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,25 A- Transportstrom: max. 1,2 A- Kontaktwiderstand: max. 150 m O- Schaltleistung: max. 3 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, schwarz, 3 x 0,14 mm² Durchmesser 3,5 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

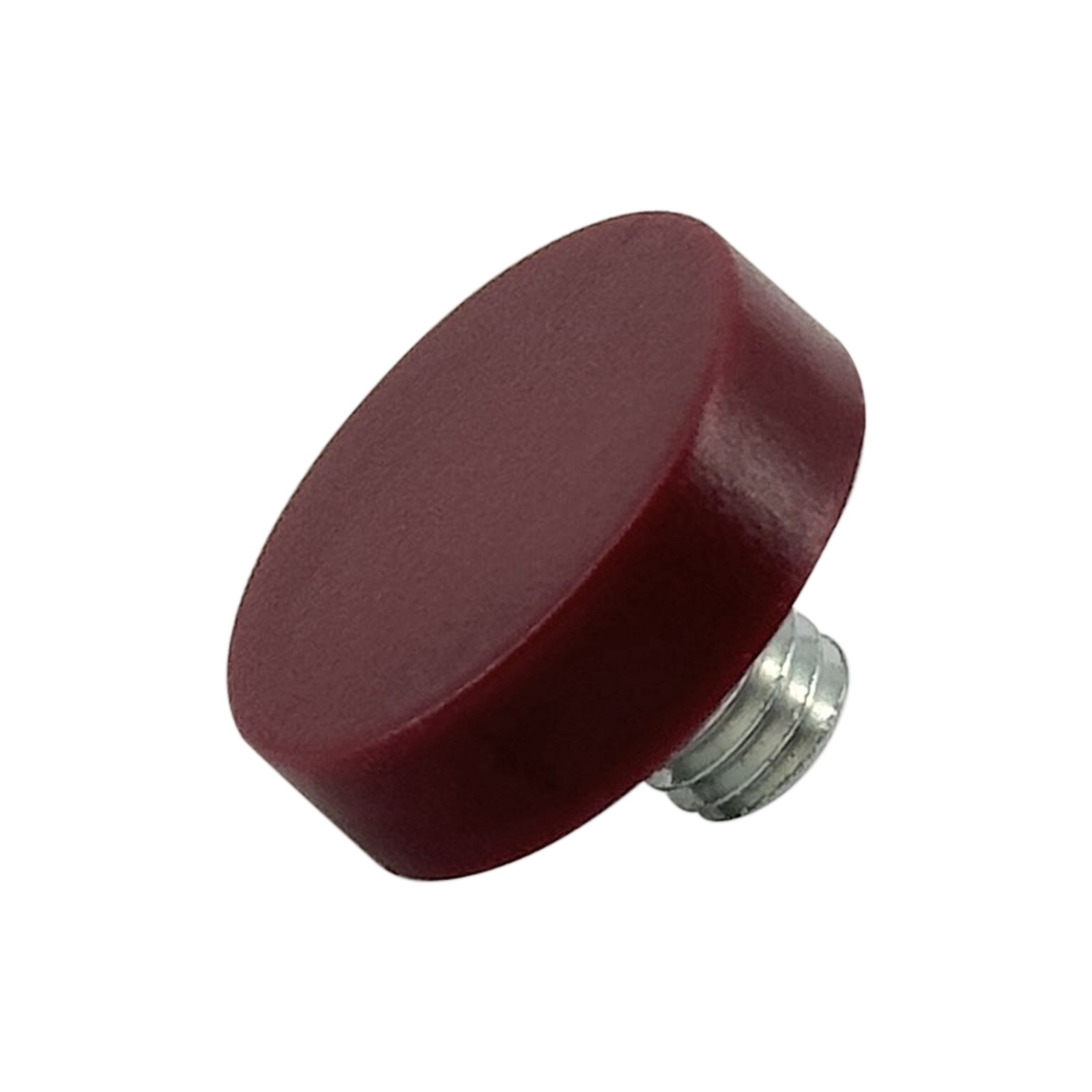

Original Winkhaus Kontaktgeber VS-RFID-G-05,5/4 aus der Beschlagserie activPilot ControlHerstellernummer: 5045833 "VERSCHL.SENS.VS-RFID-G-05,5/4" Produktbeschreibung:- RFID-Kontaktgeber für RFID-Verschlusssensor VS-A/CRFID.06- Beschlagunabhängiger RFID-Kontaktgeber für Schubstangenbeschläge- Falzluft von 10 - 15 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: KlappenriegelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 15-20 (Alu-Euronut)Nutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: RFIDAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Auf Schubstange Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung  geeignet.

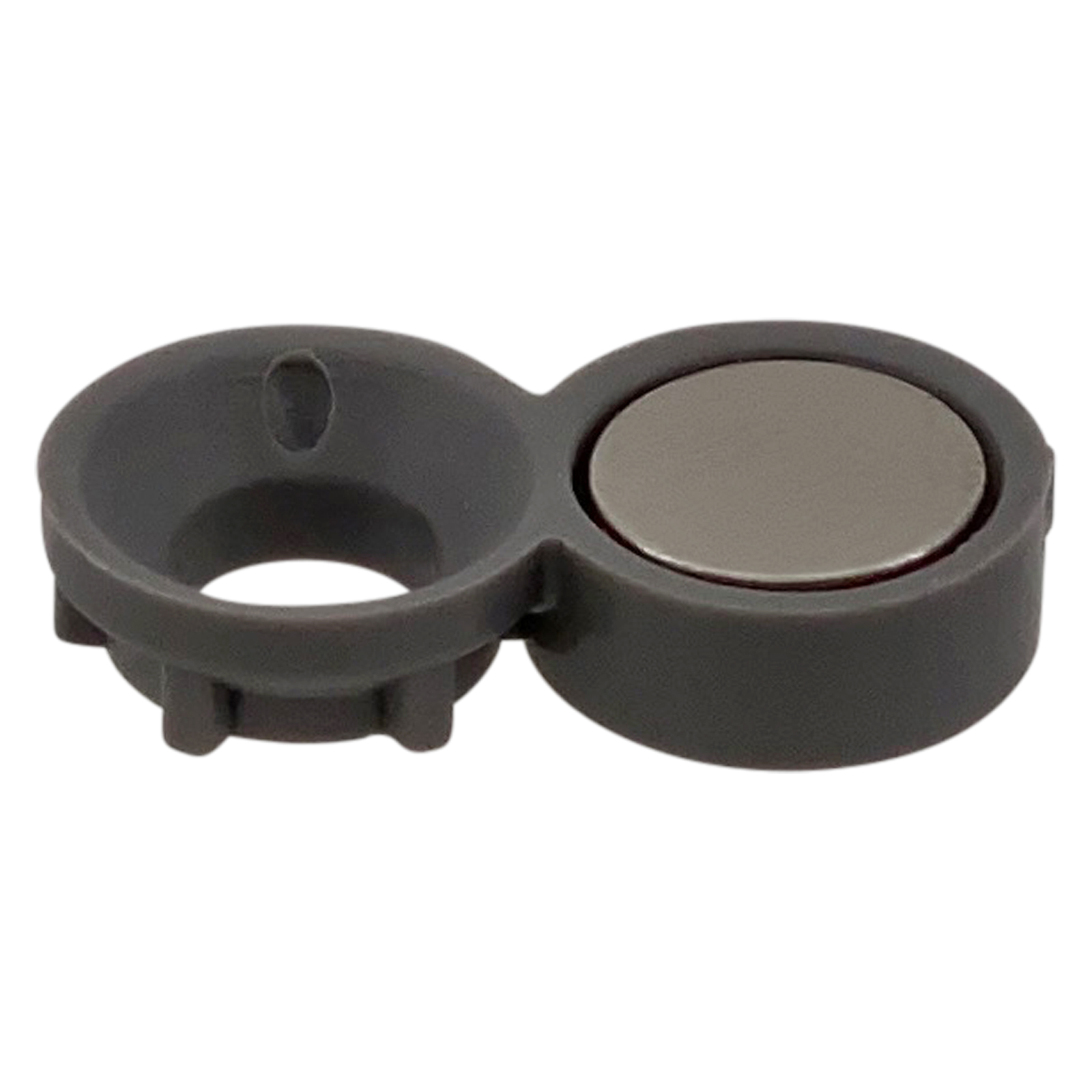

Original Winkhaus Kontaktgeber VS.KG.04 aus der Beschlagserie activPilot ControlHerstellernummer: 5001349 "KONTAKTGEBER VS.KG.04" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Montage auf der Beschlagstulpe mit Senkschraube M5 x 6 mm, DIN ISO 7046 (nicht im Lieferumfang enthalten)- Reduzierte Aufbauhöhe (4mm), dadurch ist die Montage auch bei 12 mm Falzluft möglich- Bauhöhe: 4 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Beschlagstulpe - SchraubstelleFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.

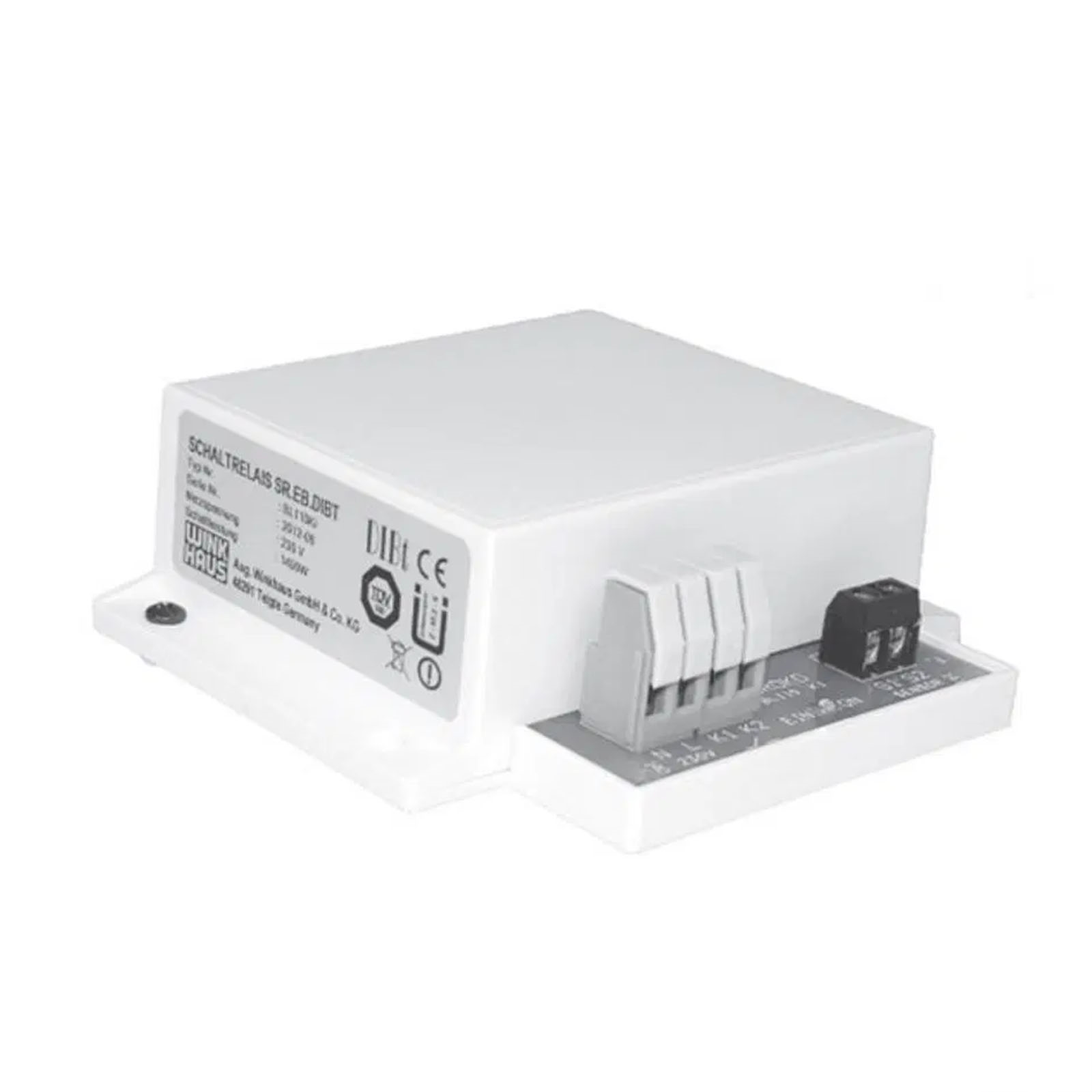

Winkhaus Schaltrelais SR.EB.DIBT – Verwendung in Kombination mit dem Verschlusssensor VS.DIBT.06 – Vom DIBT zugelassen – Die Dunstabzugshaube kann nur bei geöffnetem Fenster in Betrieb genommen werden – Entsprechend der Muster-Feuerungsverordnung (M-FeuVO § 4 Aufstellung von Feuerstätten), die festlegt, dass bei gleichzeitigem Betrieb raumluftabhängiger Feuerstätten (z.B. Kamin oder Kaminofen) und einem Abluftgerät (z. B. Dunstabzugshaube) sichergestellt werden muss, dass kein gefährlicher Unterdruck entstehen kann und dadurch giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden   Technische Daten SR.EB.DIBT – Einbauversion – Die Beleuchtung der Dunstabzugshaube kann auch bei geschlossenem Fenster betrieben werden – Stromversorgung: 230 V AC / 50 Hz – Leistungsaufnahme: ca. 3 W – Schaltleistung: 230 V AC, 6 A, 1400 W, 1-pol – Abmessungen: L = 99 mm, B = 89 mm, H = 33 mm – Gewicht: ca. 145 g – Schutzklasse: I – Schutzart: IP 20 – Material: ABS   Lieferumfang: – Schaltrelais SR.EB.DIBT – Bedienungsanleitung

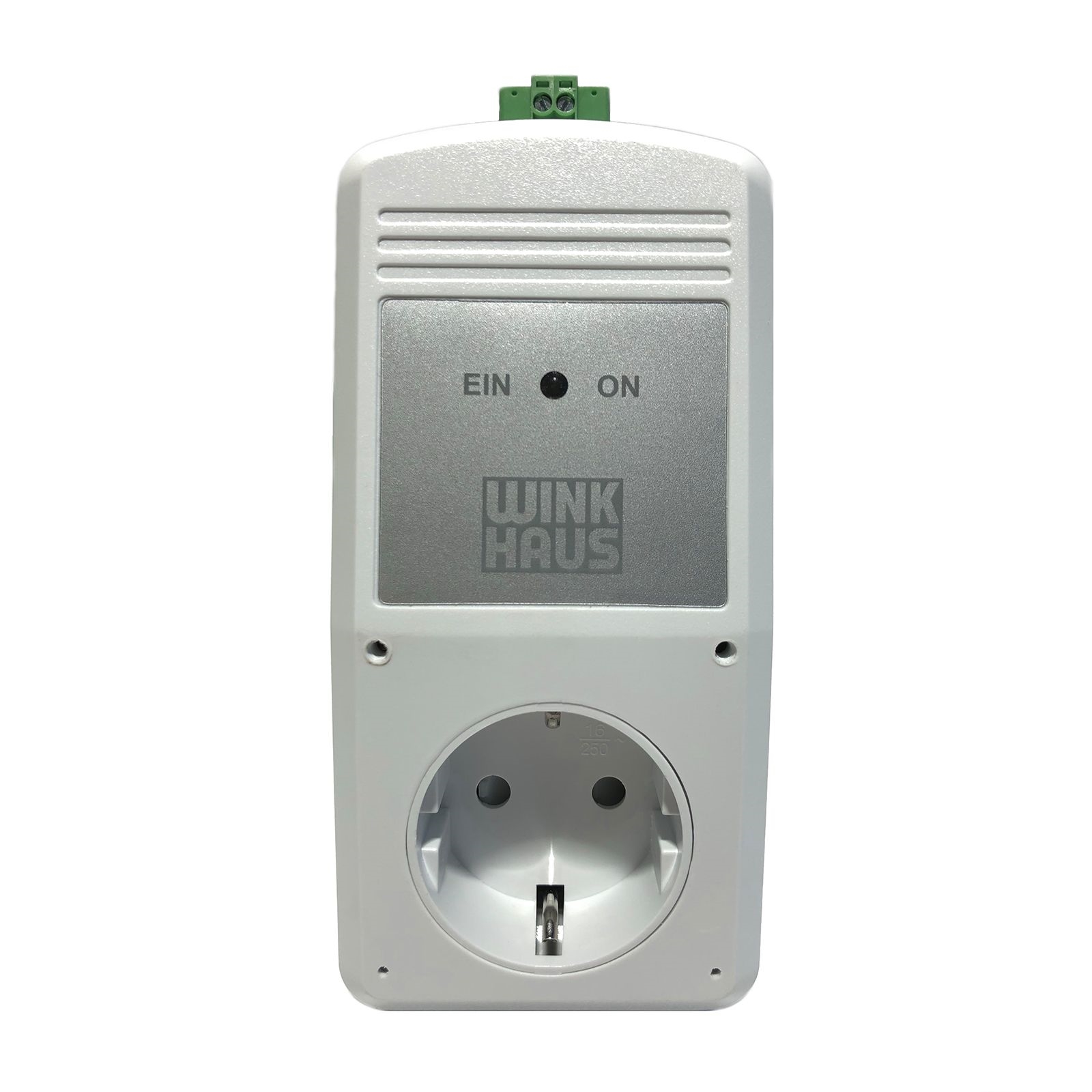

Winkhaus Schaltrelais SR.ST.DIBT Herstellernummer: 4996803 “SCHALTRELAIS SR.ST.DIBT” – Verwendung in Kombination mit dem Verschlusssensor VS.DIBT.06 – Vom DIBT zugelassen – Die Dunstabzugshaube kann nur bei geöffnetem Fenster in Betrieb genommen werden – Entsprechend der Muster-Feuerungsverordnung (M-FeuVO § 4 Aufstellung von Feuerstätten), die festlegt, dass bei gleichzeitigem Betrieb raumluftabhängiger Feuerstätten (z.B. Kamin oder Kaminofen) und einem Abluftgerät (z. B. Dunstabzugshaube) sichergestellt werden muss, dass kein gefährlicher Unterdruck entstehen kann und dadurch giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden   Technische Daten SR.ST.DIBT – Steckerversion mit Umstecksicherung zum vorschriftsmäßigen Betrieb des Abluftgeräts – Stromversorgung: 230 V AC / 50 Hz – Leistungsaufnahme: ca. 3 W – Schaltleistung: 230 V AC, 6 A, 1400 W, 1-pol – Abmessungen: L = 135 mm, B = 65 mm, T = 75 mm – Gewicht: ca. 350 g – Schutzklasse: I – Schutzart: IP 20 – Material: ABS   Lieferumfang: – Winkhaus Schaltrelais SR.ST.DIBT – Bedienungsanleitung

Original Winkhaus Verschlusssensor VS-A/C-RFID.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4983720 "VERSCHL.SENS.VS-A/C-RFID.06" Produktbeschreibung:- RFID-Verschlusssensor VS-A/C-RFID.06 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt und Sabotageschleife für Alarm- und Überwachungsanlagen VdS-Nr. G 108093, Umweltklasse III- Integrierte LED zur Anzeige von ausgelösten Alarmmeldungen- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der RFID-Kontaktgebern E1.VS-RFID, MK.VS-RFID.250-1 oder VS-RFIDG-05,5/4 Technische Daten:- Betriebsnennspannung: 12 V ± 3 V- Stromaufnahme bei 12 V : =10 mA- Eingangssignal "scharf schalten" (12 V DC)- Alarmkontakt (potentialfrei)- Schaltspannung: max. 48 V DC- Schaltstrom: max. 50 mA- Kontaktwiderstand: 25 O- Temperaturbereich: - 25°C bis + 55°C- Schutzart: IP67 nach DIN EN 60529- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart für VS.BK.06:- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mm Achtung!Sollte keine separate Scharfschaltfunktion im Alarmsystem vorhanden sein, dann muss die grüne Ader (Scharfschaltung) auf +12 V DC gelegt werden. Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

Original Winkhaus Verschlusssensor VS.DIBT.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4996802 "VERSCHL.SENS.VS.DIBT.06" Produktbeschreibung:- Kontaktschließblech VS.DIBT.06 für den Betrieb von Schaltrelais SR.ST.DIBT bzw. SR.EB.DIBT- Kontaktschließblech mit Öffnerkontakt (Oe)- Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt bestehend aus der Kombination: Rahmenseitigen Verschlusssensor mit integriertem Reedkontakt und Flügelseitiger, beschlagunabhängiger (starrer) Magnet-Kontaktgeber- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der Magnet-Kontaktgebern VS.KG... oder VS.KGS... Technische Daten:- Schaltspannung: max. 48 V DC- Schaltstrom: max. 0,2 A- Transportstrom: max. 0,5 A- Kontaktwiderstand: max. 1550 m O- Schaltleistung: max. 3 W rein ohmsche Last- Temperaturbereich: -20° C bis +70° C- Schutzart: IP67 nach DIN EN 60529- Lebensdauer: min. 10^7 Schaltspiele- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart:- 6 m angegossenes Anschlusskabel, weiß, 2 x 0,14 mm² Durchmesser ca. 3,1 mm Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich.Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.
