proPilot (ab 2009)

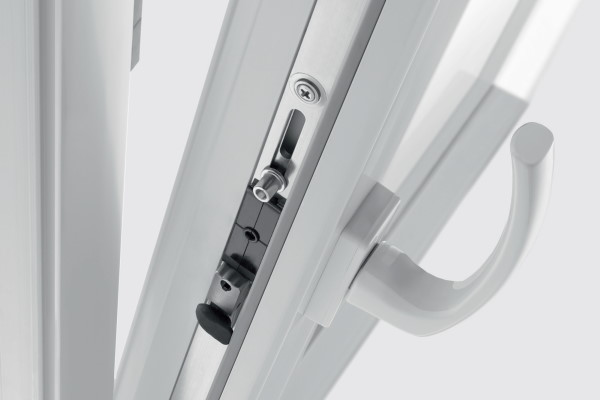

Winkhaus proPilot

Der kompakte Drehkippbeschlag.

Die wirtschaftliche Beschlaglösung für alle rechteckigen Fenster aus Kunststoff oder Aluminium. Das intelligente Baukastensystem ermöglicht die einfache Montage. Serienmäßige 3D-Justiermöglichkeiten und hochwertige Kunststoffbauteile sichern dabei die Funktionalität und Leichtgängigkeit des Fensters.

Tipp: Zusatzbauteile wie z.B. Balkontürschnäpper, Kippschließbleche können je nach Konfiguration vom activPilot Concept genommen werden.

Produktkatalog (PDF) Bedienungsanleitung (PDF)

Winkhaus Ersatzteile
Internorm Ersatzteile
Werkzeug & Zubehör
Befestigungsmaterial
Hersteller

Filter

Winkhaus

Minimal €

–

Maximal €

Winkhaus Kippstück KS.U.60

Original Winkhaus Kippstück KS.U.60 aus der proPilot-SerieHerstellernummer: 4940409 "KIPPSTÜCK KS.U.60" Produktbeschreibung:- Dient als Kippzuhaltung bei Drehkippfenstern und zur Verriegelung des Standflügels bei Stulpfenstern- Verstellbar durch Drehen des Kippstücks um 180° (-1 mm)- Integrierter Flügelauflauf- Vorkammerverschraubung- Rechts und links verwendbar

3,49 €*

Winkhaus Ecklagerkappe EL.K.U. in Weiß

Original Winkhaus Ecklagerkappe EL.K.U. in Weiß aus der Beschlagserie proPilot. Herstellernummer: 4937789 “KAPPE K.EL.K.U.WS” Produktbeschreibung: – in Verwendung mit Ecklager EL.K.U.3-3 – rechts und links verwendbar – Material: Kunststoff, weiß Lieferumfang: – 1x Ecklagerkappe K.EL.K.U. in Weiß Hinweis: Das Ecklager auf dem Foto wird nicht mit geliefert, sondern dient nur zur Veranschaulichung.

0,95 €*

Nur 6 auf Lager!

Winkhaus Scherenlager SL.K.U.3-3

Original Winkhaus Scherenlager SL.K.U.3-3 aus der Produktlinie proPilot. Herstellernummer: 4938517 „SCHERENLAG.SL.K.U.3-3“ Produktbeschreibung: – Scherenlager SL.K.U.3-3 mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K.U.3-3 – Scherenlager mit integrierter Stiftsicherung – Für Flügelgewichte bis 100 kg – Scherenlager-/Ecklagerbohrungen am losen Stück möglich – Silber verzinkt Lieferumfang: – Scherenlager SL.K.U.3-3 – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer auf dem Scherenlager vorhanden sein. Die Bezeichnungen “UP-SL” ist auf der Rückseite eingraviert.

4,95 €*

Winkhaus Scherenlagerkappe SL.K.U. in Weiß

Original WINKHAUS Scherenlagerkappe SL.K.U. in Weiß aus der Produktlinie proPilot. Herstellernummer: 4938513 "KAPPE K.SL.K.U.WS" Produktinformationen: Abdeckkappe für das Scherenlager SL.K.U.3-3 Lieferumfang: - Scherenlagerkappe SL.K.U. in Weiß Hinweis: Das Scherenlager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

1,19 €*

Winkhaus Scherenbandkappe SK.U.WS

Original WINKHAUS Scherenbandkappe SK.U. in WeißHerstellernummer: 4938515 “KAPPE K.SK.U.WS”, Baureihe proPilot Produktbeschreibung:– Schutzkappe für die Scherenbänder der Scheren SK.U.1.. und SK.U.2.. Lieferumfang:– Scherenbandkappe SK.U. in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.

1,00 €*

Nur 8 auf Lager!

Winkhaus Eckumlenkung E.U.1

Winkhaus Eckumlenkung E.U.1 – aus der Beschlagserie Winkhaus proPilot Herstellernummer: 4937771 “ECKUML.E.U.1” links und rechts verwendbar Produktbeschreibung: – Schenkellänge 101,5 mm – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Leichtgängig durch nichtrostende Federstahlbänder – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “E.U.1” ist auf der Eckumlenkung eingraviert (siehe Foto).

4,95 €*

Nur 4 auf Lager!

Winkhaus Schere SK.U.1.20-13 links

Original WINKHAUS Schere SK.U.1.20-13 links aus der Beschlagserie proPilot. Herstellernummer: 4992361 “SCHERE SK.U.1.20-13.LS” Produktinformationen: – Schere SK.U.1. …, Einsatzbereich 350 bis 1050 mm – Für 20 mm Überschlag – Für 13 mm Nutlage – Winkelbandschere – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Sichtbare Teile in Silber – Flügelgewicht max. 100 kg – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang: – Schere SK.U.1.20-13 links Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

9,95 €*

Nur 5 auf Lager!

Winkhaus Mittenverriegelung MK.U.500-1

Original Winkhaus Mittenverriegelung MK.U.500-1 aus der proPilot-Serie.Herstellernummer: 4938708 Produktinformationen:- Verlängerbar durch Mittenverriegelung M.U.700- Mittenverriegelung rastet in die Oberschiene bzw. Anschlussschiene ein- Mittenfixierung löst sich selbstständig durch Einlegen in die Beschlagnut- Senkrecht und waagerecht verwendbar- Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm- Rechts und links verwendbar- Stulpbreite 16 mm- maximale Stulplänge: 520 mm- max. Flügelgewicht: 100 kg

9,95 €*

Winkhaus Flügellagerkappe FL.K.U. in Weiß

Original WINKHAUS Flügellagerkappe FL.K.U. in Weiß aus der Produktlinie proPilot. Herstellernummer: 4940182 “KAPPE K.FL.K.U.WS” Produktinformationen: Abdeckkappe für das Flügellager FL.K.U.6 oder FL.K.U.6.100 Lieferumfang: – Flügellagerkappe FL.K.U.WS in Weiß Hinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

0,95 €*

Winkhaus Ecklager EL.K.U.3-3

Original Winkhaus Ecklager EL.K.U.3-3 in Silber aus der Produktlinie proPilot. Herstellernummer: 4937788 „ECKLAG.EL.K.U.3-3“ Produktbeschreibung: – Ecklager EL.K.U.3-3 mit symmetrischem Bohrbild entsprechend dem Scherenlager SL.K.U.3-3 – Seitenverstellung +/-2 mm – Rechts und links verwendbar – Flügelgewicht max. 100 kg – Bohrbilder siehe Gruppe 15, Einbauzeichnungen – Silber verzinkt – in Verwendung mit Flügellager FL.K.U.. Lieferumfang: – Ecklager EL.K.U.3-3 Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Unebenheiten auf dem Ecklager vorhanden sein.

4,95 €*

Nur 3 auf Lager!

Winkhaus Mittenverriegelung MK.U.300-1

Original Winkhaus Mittenverriegelung MK.U.300-1 aus der proPilot-Serie.Herstellernummer: 4965551 Produktinformationen:- Verlängerbar durch Mittenverriegelung M.U.700- Mittenverriegelung rastet in die Oberschiene bzw. Anschlussschiene ein- Mittenfixierung löst sich selbstständig durch Einlegen in die Beschlagnut- Senkrecht und waagerecht verwendbar- Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm- Rechts und links verwendbar- Stulpbreite 16 mm- maximale Stulplänge: 320 mm- max. Flügelgewicht: 100 kg

9,95 €*

Nur 7 auf Lager!

Winkhaus Schere SK.U.1.20-13 rechts

Original WINKHAUS Schere SK.U.1.20-13 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992360 “SCHERE SK.U.1.20-13.RS” Produktinformationen:– Schere SK.U.1. …, Einsatzbereich 350 bis 1050 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.1.20-13 rechts Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

9,95 €*

Winkhaus Flügellager FL.K.U.6.100

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940181 „FLÜGELLAG.FL.K.U.6.100“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Durch Stahlstift verstärkt – Flügelgewicht max. 100 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6.100 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

6,95 €*

Winkhaus Flügellager FL.K.U.6

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940180 „FLÜGELLAG.FL.K.U.6“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Flügelgewicht max. 70 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

5,95 €*

Nur 9 auf Lager!

Winkhaus Eckumlenkung E.K.U.1.P

Winkhaus Eckumlenkung E.K.U.1.P – aus der Beschlagserie Winkhaus proPilot Herstellernummer: 5005010 “ECKUML.E.K.U.1.P” Produktbeschreibung: – Schenkellänge 101,5 mm – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Leichtgängig durch nichtrostende Federstahlbänder – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Mit Pilzbolzen, der die Kippverriegelung vornimmt – Es werden die Kippschließbleche aus dem activPilot Programm verwendet Die Bezeichnung “E.U.1” ist auf der Eckumlenkung eingraviert (siehe Foto).

5,95 €*

Ausverkauft

Winkhaus Oberschiene OS1.U.1050-1

Original WINKHAUS Oberschiene OS1.U.1050-1 aus der Beschlagserie proPilot. Herstellernummer: 4937985 “OBERSCH.OS1.U.1050-1” Produktinformationen: – OS1.U. … bis zu einer Flügelfalzbreite von 1050 mm einsetzbar – In Verbindung mit Schere SK.U.1 für Kunststofffenster – Rechts und links verwendbar – Integrierte Schaltsperre in Kippstellung serienmäßig – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Lieferumfang: – Oberschiene OS1.U.1050-1 Anwendungsbereich: 875 – 1050 mm Flügelfalzbreite (FFB) Die Bezeichnung “OS1.U.1050-1 875-1050” ist auf der Oberschiene eingraviert. Zur Veranschaulichung ist eine kleinere Größe der Oberschiene dargestellt, der Aufbau ist ähnlich.

9,95 €*

Zum Produkt

Nur 9 auf Lager!

Winkhaus Schere SK.U.1.20-9 links

Original WINKHAUS Schere SK.U.1.20-9 links aus der Beschlagserie proPilot. Herstellernummer: 4992359 “SCHERE SK.U.1.20-9.LS” Produktinformationen: – Schere SK.U.1. …, Einsatzbereich 350 bis 1050 mm – Für 20 mm Überschlag – Für 9 mm Nutlage – Winkelbandschere – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Sichtbare Teile in Silber – Flügelgewicht max. 100 kg – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang: – Schere SK.U.1.20-9 links Die Bezeichnung “UP-9” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

9,95 €*

Nur 7 auf Lager!

Winkhaus Getriebeschiene GK.U.1275-1.D8,5

14,95 €*

Winkhaus Fehlschaltsicherung FS.U.N

Original Winkhaus Fehlschaltsicherung FS.U.N aus der Beschlagserie proPilotHerstellernummer: 5032553 "FEHLSCHALTSICHERUNG FS.U.N" Produktbeschreibung:- Verhindert das Betätigen des Griffes bei geöffnetem Flügel- Für 9 mm und 13 mm Nutmittenlage einsetzbar- Separates Rahmenteil nicht erforderlich- Rechts und links verwendbar Die Bezeichnung FS.U.N ist auf der Rückseite eingraviert.

5,95 €*

Nur 4 auf Lager!

Winkhaus Getriebeschiene GK.U.1950-2.D8,5

22,95 €*

Nur 3 auf Lager!

Winkhaus Getriebeschiene GK.U.2125-2.D8,5

Original Winkhaus Getriebeschiene GK.U.2125-2.D8,5 aus der Beschlagserie proPilot.Herstellernummer: 4980118 “GETRIEBE GK.U.2125-2.D8,5” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 8,5 mm– Fehlschaltsicherung FS.U nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1950 - 2125 mm Flügelfalzhöhe Griffsitz:1050 mm Die Bezeichnungen “GK U 2125 D8,5” und “1950-2125” sind eingraviert.

23,80 €*

Nur 5 auf Lager!

Winkhaus Oberschiene OS1.U.700

Original WINKHAUS Oberschiene OS1.U.700 aus der Beschlagserie proPilot. Herstellernummer: 4937983 “OBERSCH.OS1.U.700” Produktinformationen: – OS1.U. … bis zu einer Flügelfalzbreite von 1050 mm einsetzbar – In Verbindung mit Schere SK.U.1 für Kunststofffenster – Rechts und links verwendbar – Integrierte Schaltsperre in Kippstellung serienmäßig – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Lieferumfang: – Oberschiene OS1.U.700 Anwendungsbereich: 525 – 700 mm Flügelfalzbreite (FFB) Die Bezeichnung “OS1.U.700 525-700” ist auf der Oberschiene eingraviert.

9,95 €*

Nur 8 auf Lager!

Winkhaus Kantenriegel KR.U.SGR

Original Winkhaus Kantenriegel KR.U.SGR aus der Produktlinie proPilot. Herstellernummer: 4941012 „KANTENRIEGEL KR.U.SGR“ Produktbeschreibung: – Dient zur Verriegelung von Stulpflügeln bei gegenüberliegender Beschlagnut – Verriegelung in das Kippstück KS.U – Lochbild zur Aufnahme von Schließblech SB.U.21.Z – Kann oben und unten eingesetzt werden – Material: Kunststoff grau Lieferumfang: – Kantenriegel KR.U.SGR

8,95 €*

Winkhaus Kantenriegel KR.U.16/200

Original Winkhaus Kantenriegel KR.U.16/200 aus der Produktlinie proPilot. Herstellernummer: 4965602 „KANTENRIEGEL KR.U.16/200“ Produktbeschreibung: – Dient zur Verriegelung von Stulpflügeln bei gegenüberliegender Beschlagnut – Verriegelung in das Kippstück KS.U – Lochbild zur Aufnahme von Schließblech SB.U.21.Z – Kann oben und unten eingesetzt werden – Material: Stahl Lieferumfang: – Kantenriegel KR.U.16/200 Die Bezeichnung KR.U.16-200 ist auf dem Kantenriegel eingraviert.

9,95 €*
