Winkhaus Getriebeschiene GAK.2225-2, DM 7,5 mm, FFH 1975-2225 mm
Produktinformationen "Winkhaus Getriebeschiene GAK.2225-2, DM 7,5 mm, FFH 1975-2225 mm"
Original Winkhaus Getriebeschiene GAK.2000-2 D 7,5 aus der Beschlagserie activPilot.
Herstellernummer: 4969410 “GETRIEBE GAK.2225-2.D7,5”
Produktbeschreibung:
– Konstanter Griffsitz GK
– Dornmaß 7,5 mm
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort
– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
1975 – 2225 Flügelfalzhöhe
Griffsitz:
1050 mm (G 1050)
Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 2225-2)

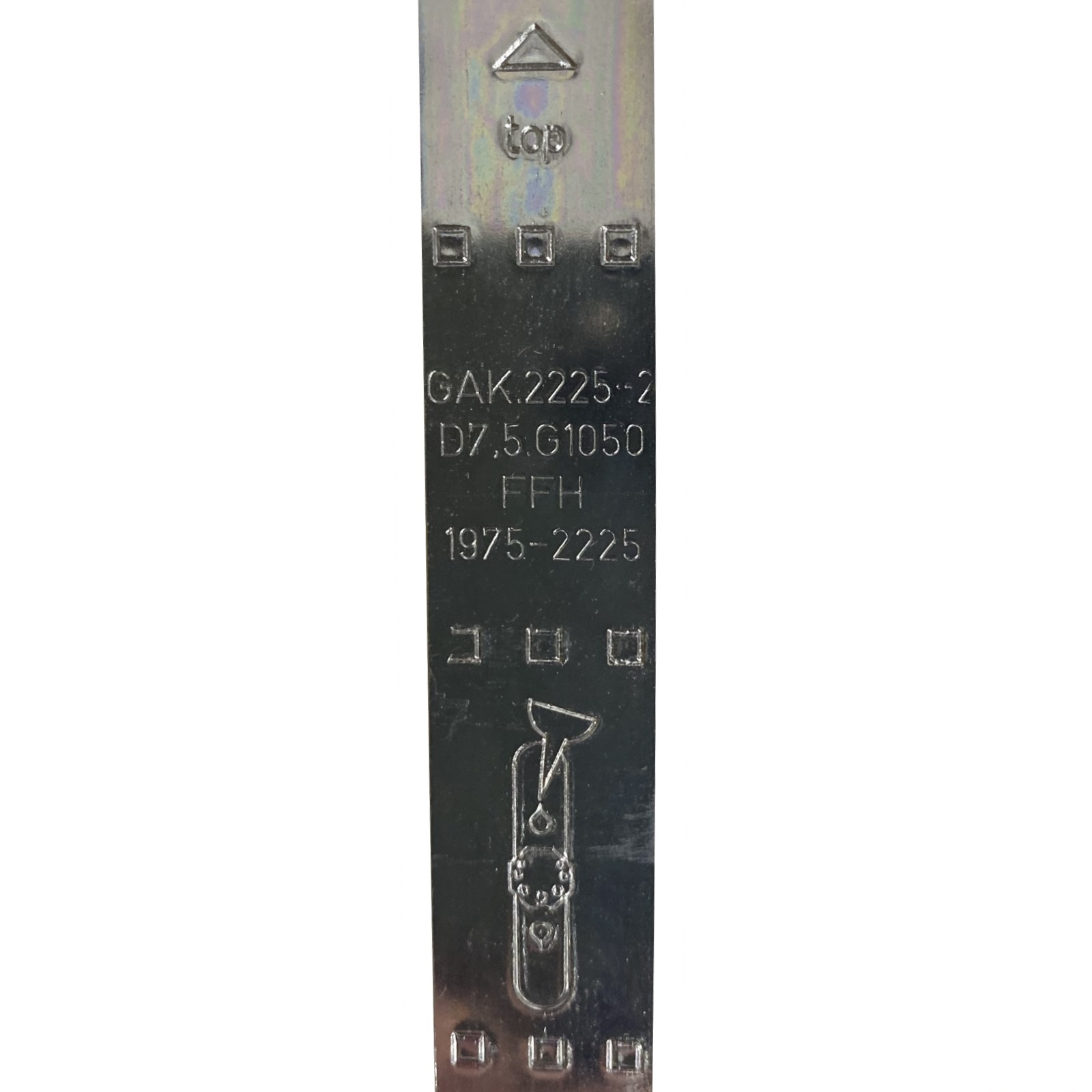

Die Bezeichnungen “GAK.2225-2”, “D7,5.G1050”, “FFH 1975-2225” sind eingraviert.

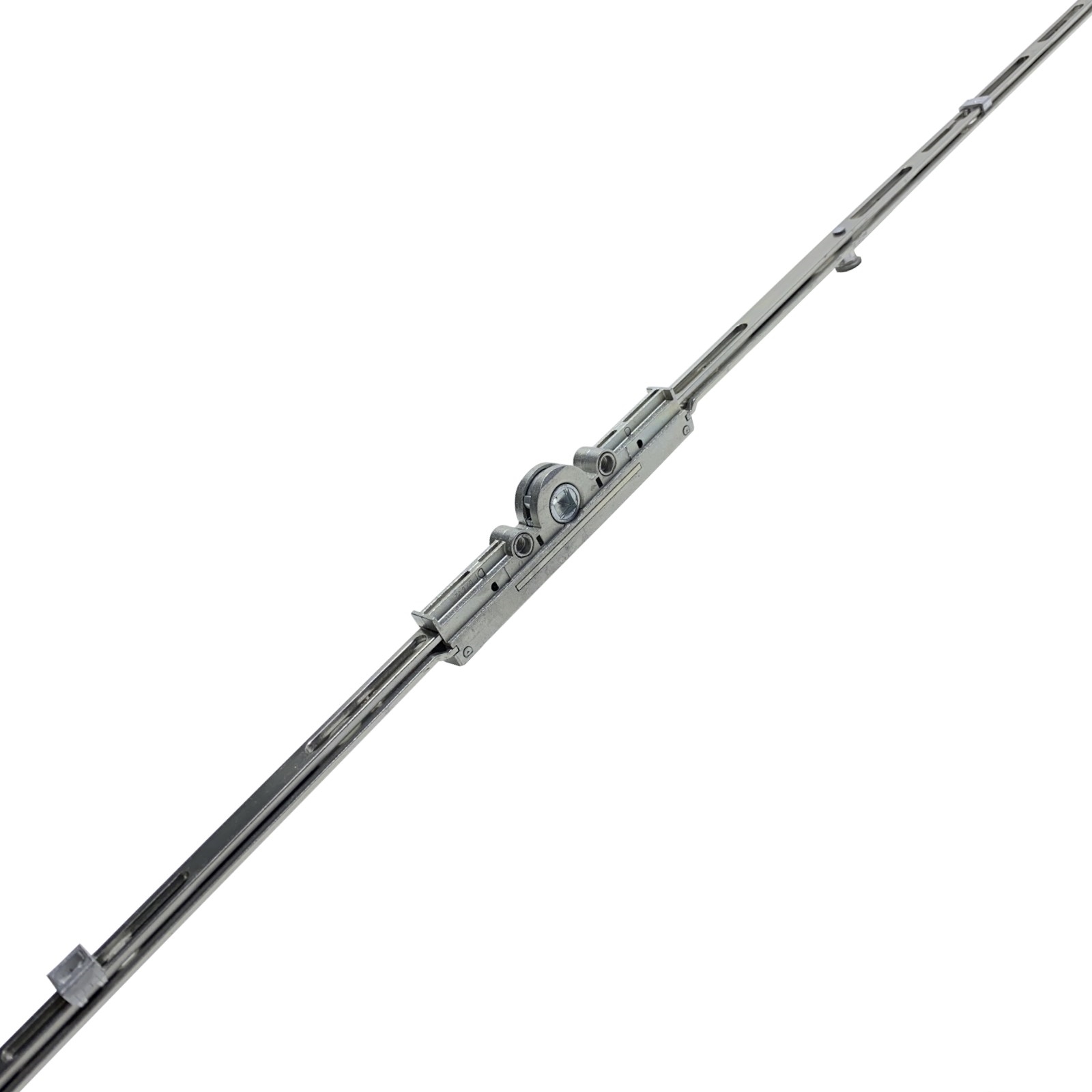

Hinweis: Auf dem Produktbild ist keine GAK 2225-2 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.
| Anzahl Schließzapfen: | 2 Stück |
|---|---|
| Ausführung: | Standard |
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Flügelfalzhöhe max.: | 2.225 mm |
| Flügelfalzhöhe min.: | 1.975 mm |
| Griffsitz: | konstant |
| Griffsitzhöhe: | 1.050 mm |
| Schließzapfen: | Sicherheitsschließzapfen |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | klemmbar |
| Dornmaß: | 7,5 mm, 7.5 |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Herstellernummer: | 4969410 |
| Marke: | Winkhaus |
| Material: | Stahl |
