Winkhaus Garnitur RXL.RS.WS
Produktinformationen "Winkhaus Garnitur RXL.RS.WS"
Winkhaus Garnitur RXL.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant
Herstellernummer: 5001956 “GARNITUR RXL.RS.WS”
Produktbeschreibung:
– Bestehend aus den rahmenseitigen (geometrieunabhängigen) Bauteilen Scherenlager SL.XL, Stiftsicherung STS.XL und Ecklager EL.XL…RS/LS
– maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster)

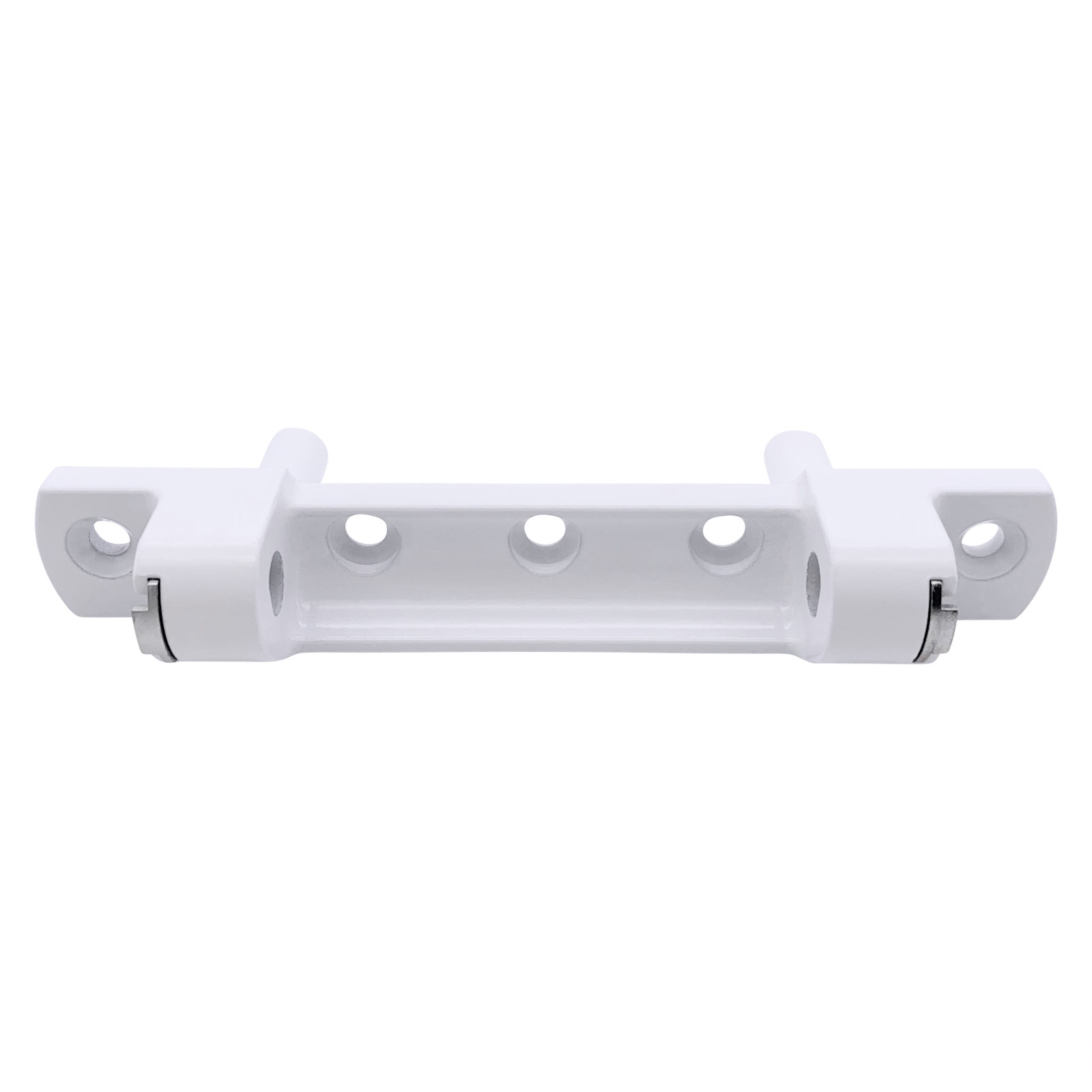

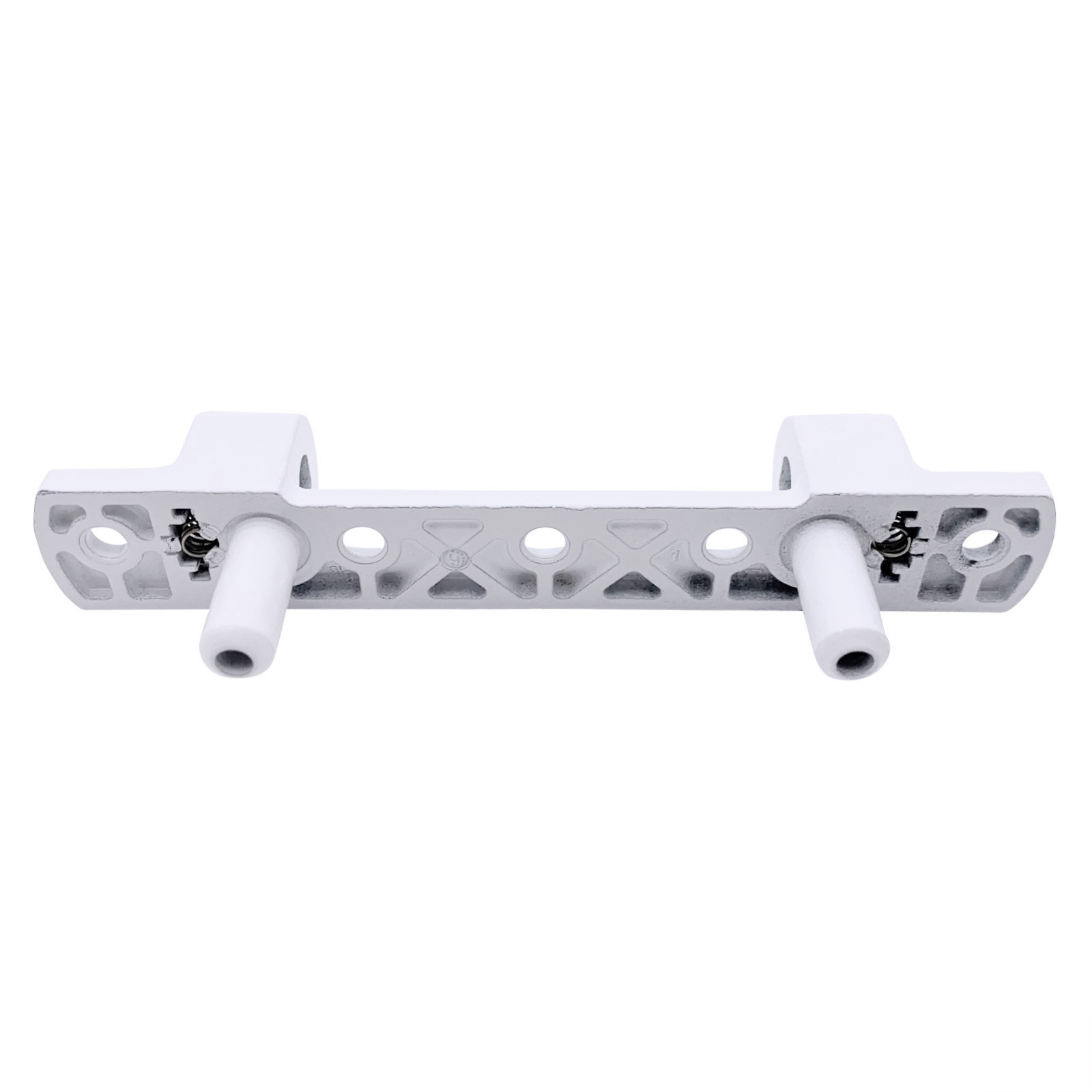

Scherenlager SL.XL
– Mit Positionierzapfen
– Verwendung in Kombination mit Schere SXL…RS/LS
– Rechts und links verwendbar
– Anzahl Schraublöcher: 5

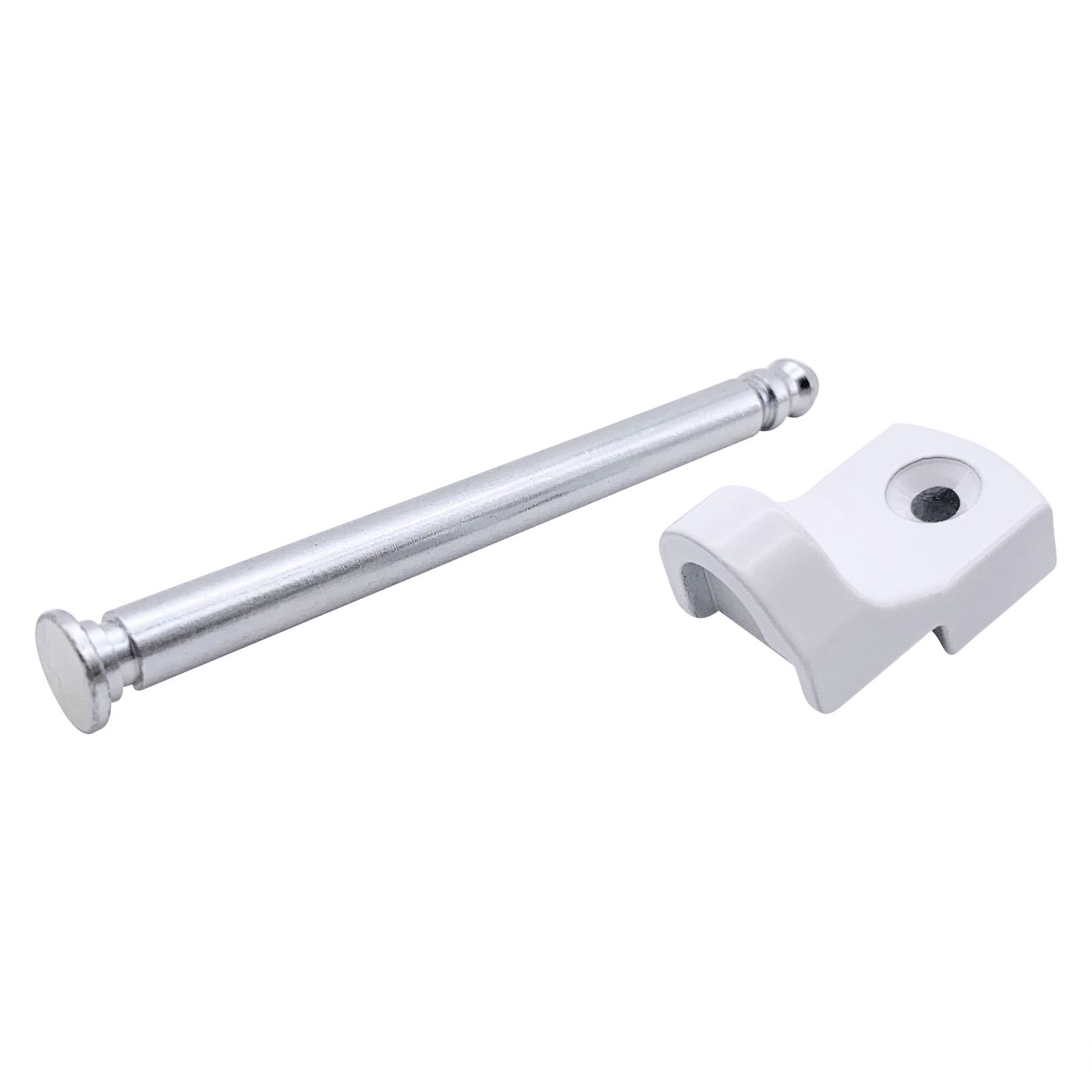

Stiftsicherung STS.XL…RS/LS
– Verwendung in Kombination mit Scherenlager SL.XL
– Zusätzliche Sicherung des Scherenlagerstiftes gegen Manipulation (ohne Demontage der Stiftsicherung ist ein Herausnehmen des Stiftes nicht möglich).
– Anzahl Schraublöcher: 1

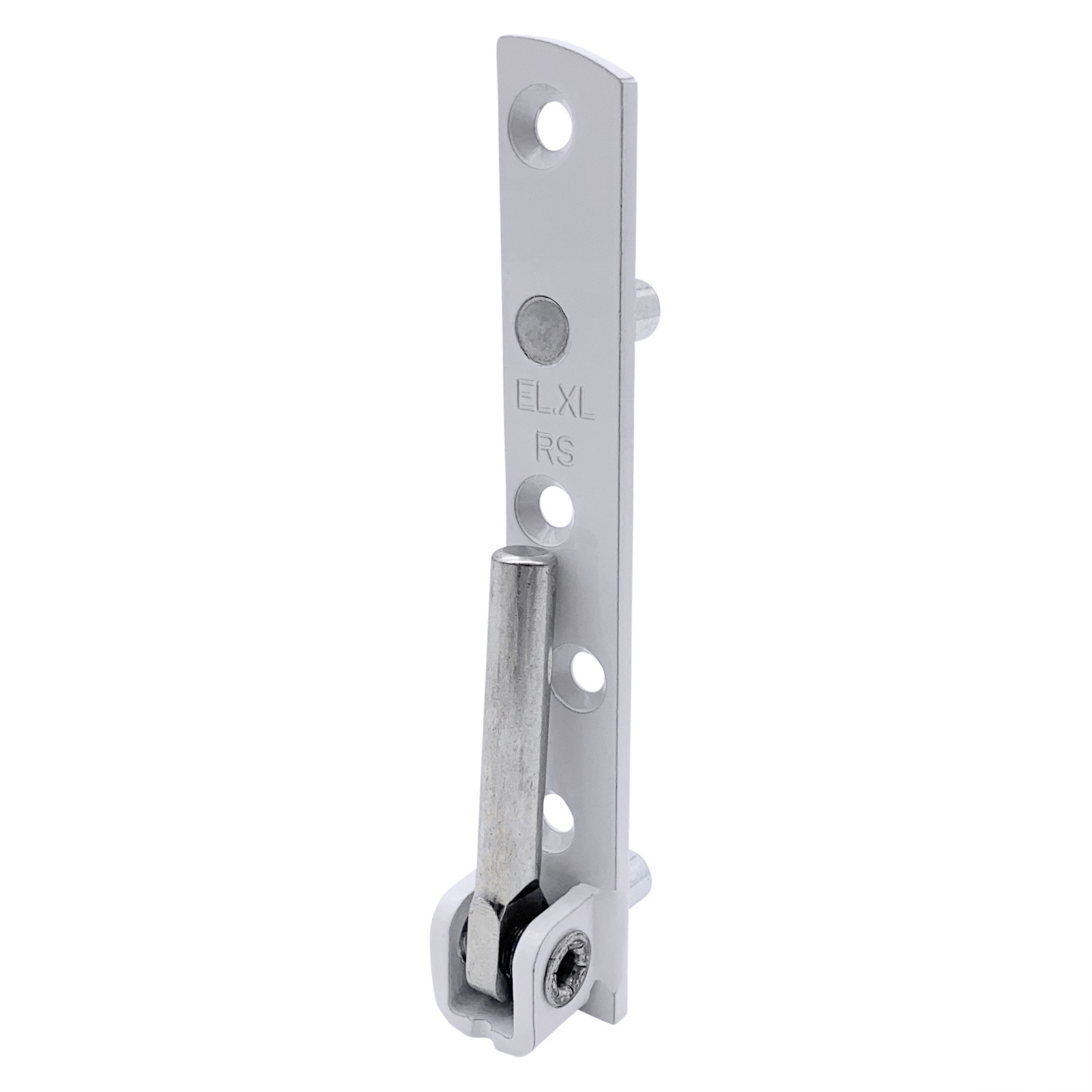

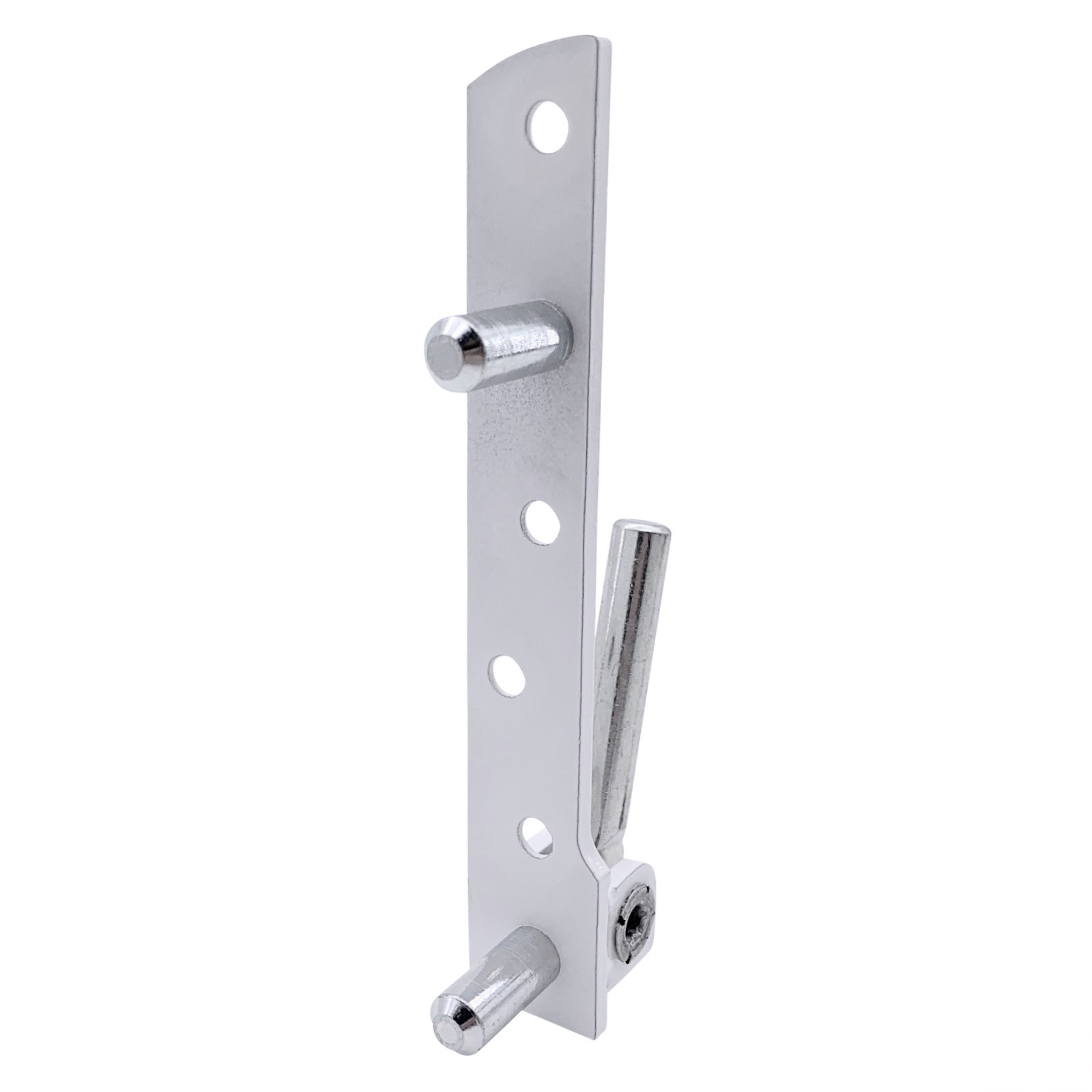

Ecklager EL.XL…RS/LS
– Mit Positionierzapfen
– Verwendung mit Flügellager FL.XL
– Seitenverstellung +/-2 mm
– Anzahl Schraublöcher: 4
Lieferumfang:
– Scherenlager SL.XL in Weiß mit Scherenlagerstift
– Stiftsicherung STS.XL…RS/LS in Weiß
– Ecklager EL.XL DIN Rechts in Weiß
Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..).
Die Bezeichnungen sind größtenteils bei den Bauteilen eingraviert. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.
| Falzluft: | 12 |
|---|---|
| Farbe: | silber |
| Fenstertyp: | Kunststoff |
| Nutmittenlage: | 9,13 |
| Produktsegment: | activPilot Giant |
