Winkhaus Getriebeschiene GAMA.2300-3.D40 (40 mm)
Produktinformationen "Winkhaus Getriebeschiene GAMA.2300-3.D40 (40 mm)"
Original Winkhaus Getriebeschiene GAMA.2300-3 D.. aus der Beschlagserie activPilot.
Herstellernummern:
4929013 “GETRIEBE GAMA.2300-3.D25”
4929014 “GETRIEBE GAMA.2300-3.D30”
4929015 “GETRIEBE GAMA.2300-3.D35”
4929016 “GETRIEBE GAMA.2300-3.D40”
4929017 “GETRIEBE GAMA.2300-3.D45”
4929018 “GETRIEBE GAMA.2300-3.D50”
Produktbeschreibung:
– Mittiger Griffsitz GM
– Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm
– Abschließbar, geeignet für Drehkipp-Terrassentüren
– Mit Zusatzverriegelungen verlängerbar
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (3 Stück)
– Getriebeschlosskasten vom Falz her einfräsbar
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
1800 – 2300 mm Flügelfalzhöhe
Anzahl Sicherheitsschließzapfen: 3 Stück (GAMA.2300-3)
Die Bezeichnungen “GAMA.2300-3” und “FFH 1800 – 2300” sind eingraviert.
Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird!

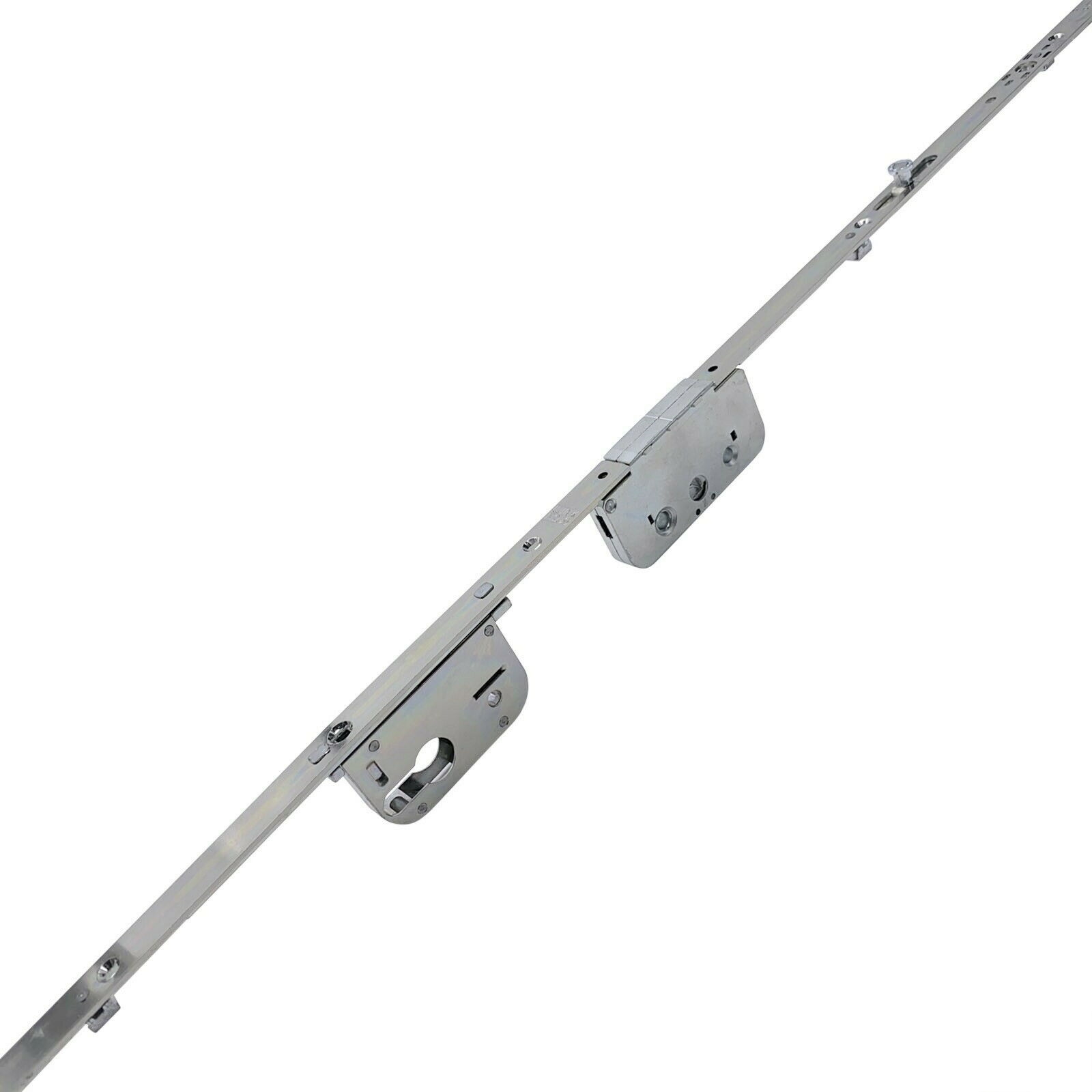

Hinweis: Auf dem Produktbild ist keine GAMA.2300-3 abgebildet, sondern eine andere Größe zur Veranschaulichung.
| Ausführung: | abschließbar |
|---|---|
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Flügelfalzhöhe max.: | 2.300 mm |
| Flügelfalzhöhe min.: | 1.800 mm |
| Griffsitz: | mittig |
| Lochung: | Profilzylinder gelocht |
| Schließzapfen: | Sicherheitsschließzapfen |
| Vierkantlochung: | 8 mm |
| Befestigungsart: | klemmbar |
| Dornmaß: | 40, 40 mm |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Material: | Stahl |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
