Winkhaus Schließblech SBS.K.126.ZN
Produktinformationen "Winkhaus Schließblech SBS.K.126.ZN"

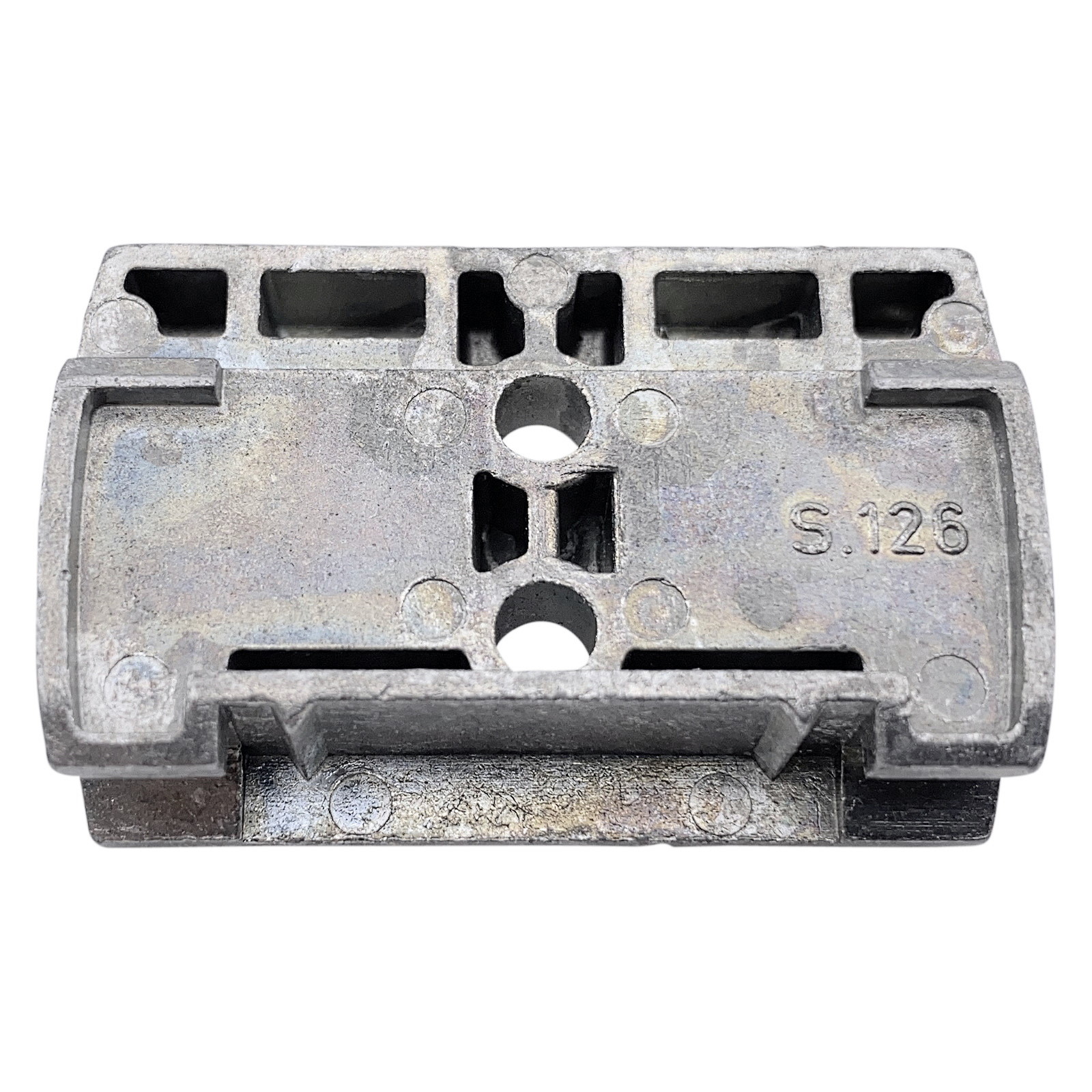

Original Winkhaus Sicherheitsschließblech SBS.K.126.ZN in Silber
Herstellernummer: 4926198 „SCHLIESSBL.SBS.K.126.ZN“
Funktionsweise:
– zur formschlüssigen Aufnahme des Achtkantverschlussbolzens
– Montage im Blendrahmenbereich bei Dreh-Kipp-Fenstern
– dient der Basissicherheit und stabilen Schließposition
– wird mit zwei Schrauben im 90°-Winkel befestigt
Das Sicherheitsschließblech SBS.K.126.ZN gehört zur activPilot Concept Serie und ist für Kunststofffenster mit aufliegender Bandseite vorgesehen. Es eignet sich für Fenster mit einer Nutmittenlage von 13 mm und einer Falzluft von 12 mm. Die Montage erfolgt über zwei Fensterbauschrauben in einem 90°-Schraubwinkel. Das Bauteil besteht aus Zinkdruckguss, ist verzinkt und silberfarben.
Technische Daten:
– Bauteiltyp: Sicherheitsschließblech
– Serie: activPilot Concept
– Fensterwerkstoff: Kunststoff
– Nutmittenlage: 13 mm
– Falzluft: 12 mm
– Anschlagseite: DIN links, DIN rechts
– Öffnungsart/Schaltfolge: Dreh-Kipp
– Anpressdruck: +0,3 mm
– Schließblechtiefe: 28 mm
– Werkstoff: Zinkdruckguss
– Farbe: silber
– Oberfläche: verzinkt
– Sicherheitseignung: Basis
– Befestigungsart: Fensterbauschraube
– Anzahl Schraubenlöcher: 2
– Schraubachse 1: 9,5 mm
– Schraubachse 2: 20 mm
– Schraubachsenwinkel: 90°
– Einlaufschräge: nein
Kompatible Profilsysteme:
– Trocal (Profine) – InnoNova 2000
– Trocal (Profine) – 88+
Lieferumfang:
– Sicherheitsschließblech SBS.K.126.ZN
| Anwendungsbereich: | Standardanwendungsbereiche |
|---|---|
| Falzluft: | 12 |
| Farbe: | silber |
| Fenstertyp: | Kunststoff |
| Nutmittenlage: | 13 |
| Befestigungsart: | Fensterbauschraube |
| Produktart: | Sicherheitsschließblech |
| Profilsystem: | Trocal (Profine) - InnoNova 2000,Trocal (Profine) - 88+ |
| Produktsegment: | Nachrüstung, activPilot Concept, activPilot Concept C, activPilot Ergo, activPilot Giant, duoPort SK, easyPilot Soleil |
