Winkhaus Getriebeschiene GAKA.2225-4.D30 (30 mm)
Produktinformationen "Winkhaus Getriebeschiene GAKA.2225-4.D30 (30 mm)"
Original Winkhaus Getriebeschiene GAKA.2225-4 D.. aus der Beschlagserie activPilot.
Herstellernummern:
4929013 "GETRIEBE GAKA.2225-4.D25"
4929014 "GETRIEBE GAKA.2225-4.D30"
4929015 "GETRIEBE GAKA.2225-4.D35"
4929016 "GETRIEBE GAKA.2225-4.D40"
4929017 "GETRIEBE GAKA.2225-4.D45"
4929018 "GETRIEBE GAKA.2225-4.D50"
Produktbeschreibung:
- Konstanter Griffsitz GK
- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm
- Abschließbar, geeignet für Drehkipp-Terrassentüren
- In der Beschlagnut klemmbar
- Mit Zusatzverriegelungen verlängerbar
- Funktionsbauteile wie DFE und TFE nachrüstbar
- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“
- Rechts und links verwendbar

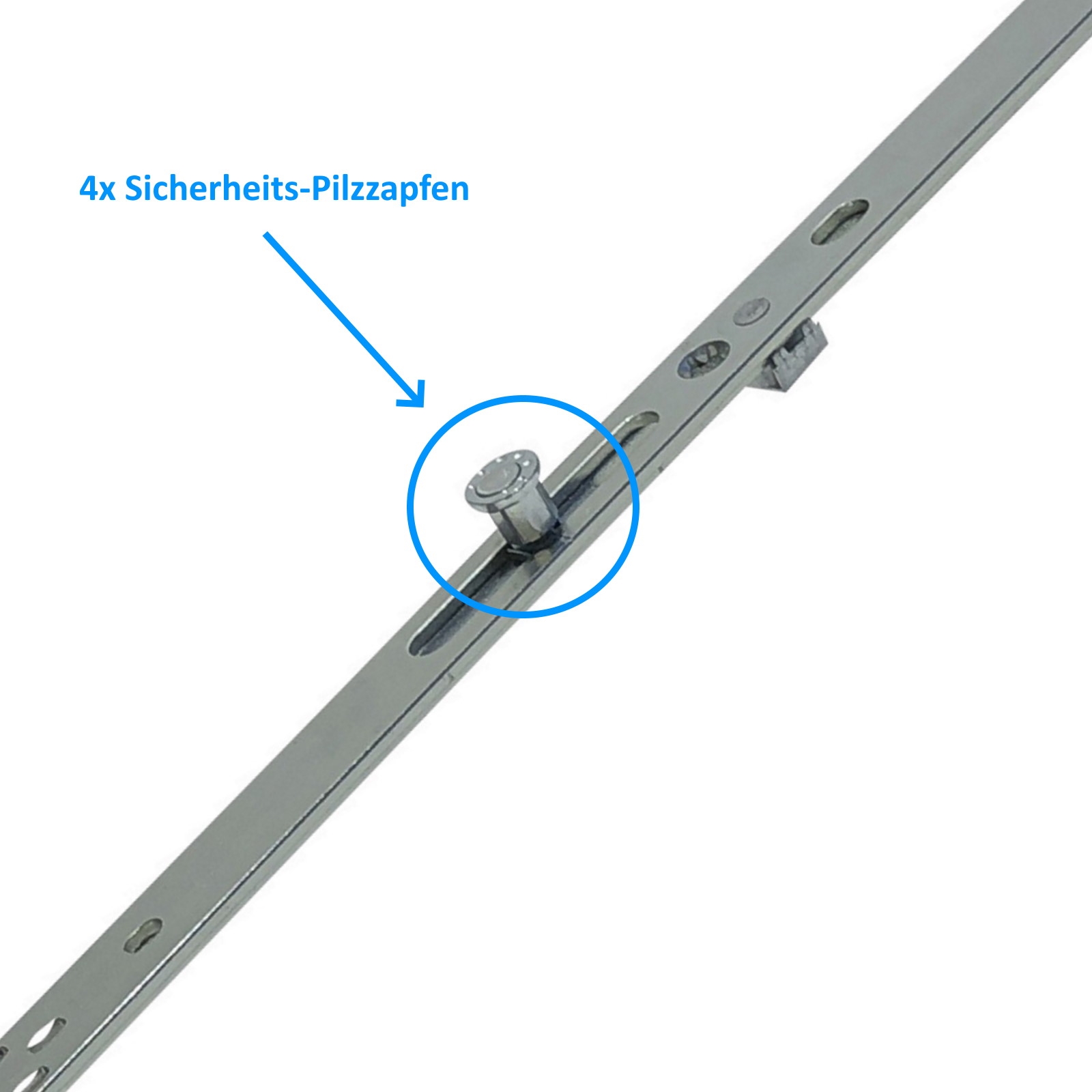

- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)
- Getriebeschlosskasten vom Falz her einfräsbar
- Mittenfixierung serienmäßig
- Lieferzustand ist die Drehstellung
- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
1975 - 2225 mm Flügelfalzhöhe
Griffsitz:
1050 mm (G 1050)
Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2225-4)
Die Bezeichnungen "GAKA.2225-4" und "G 1050 FFH 1975 - 2225" sind eingraviert.

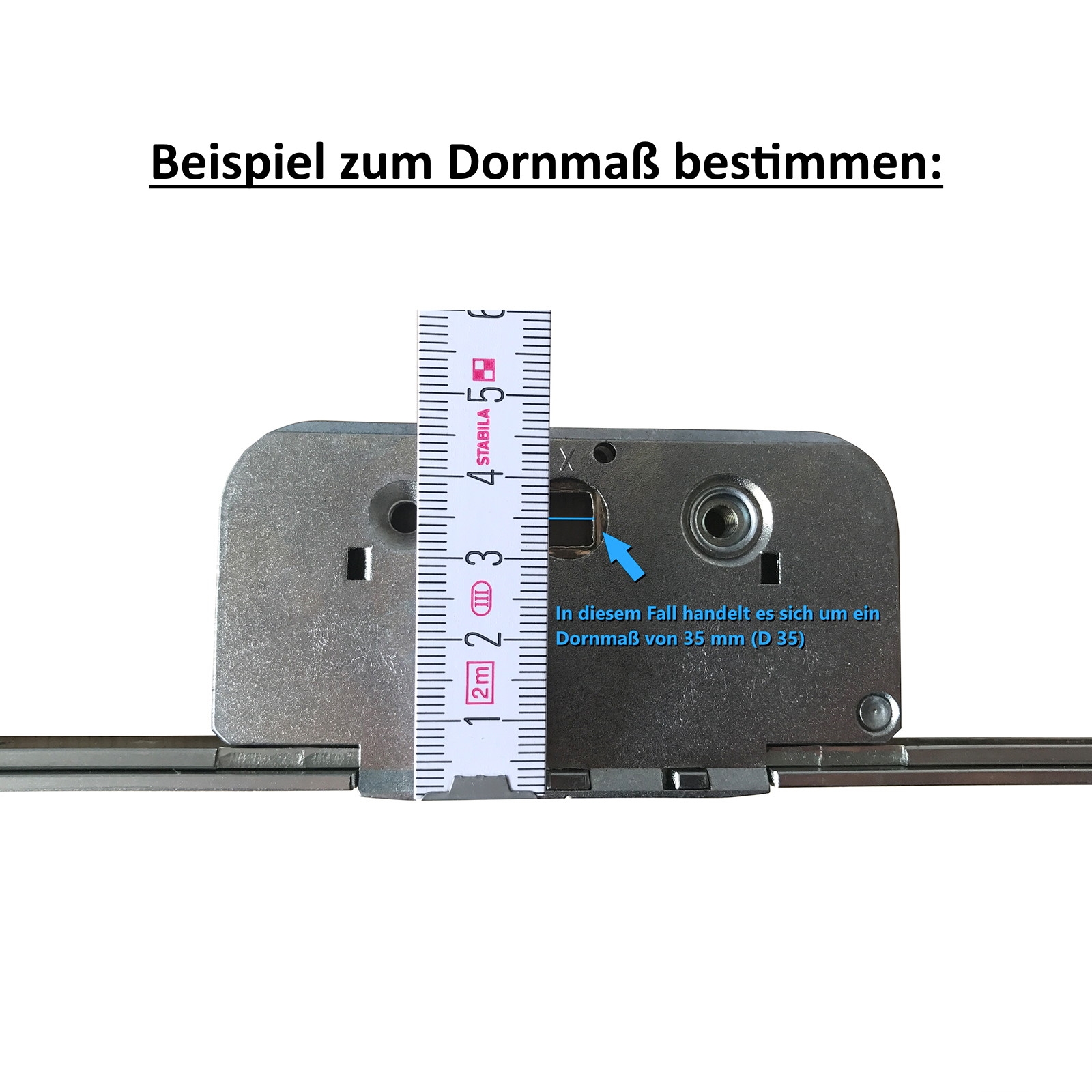

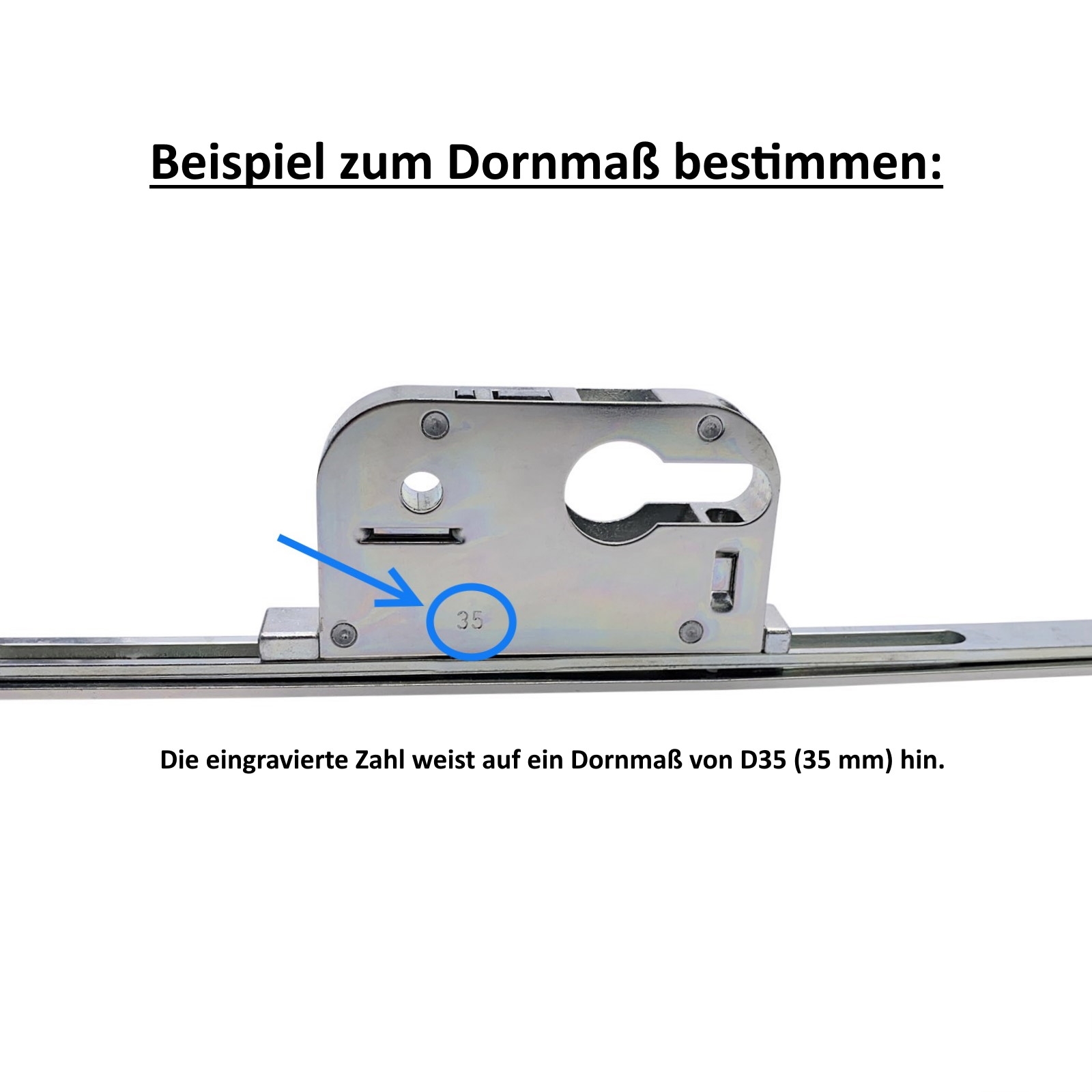

Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird!

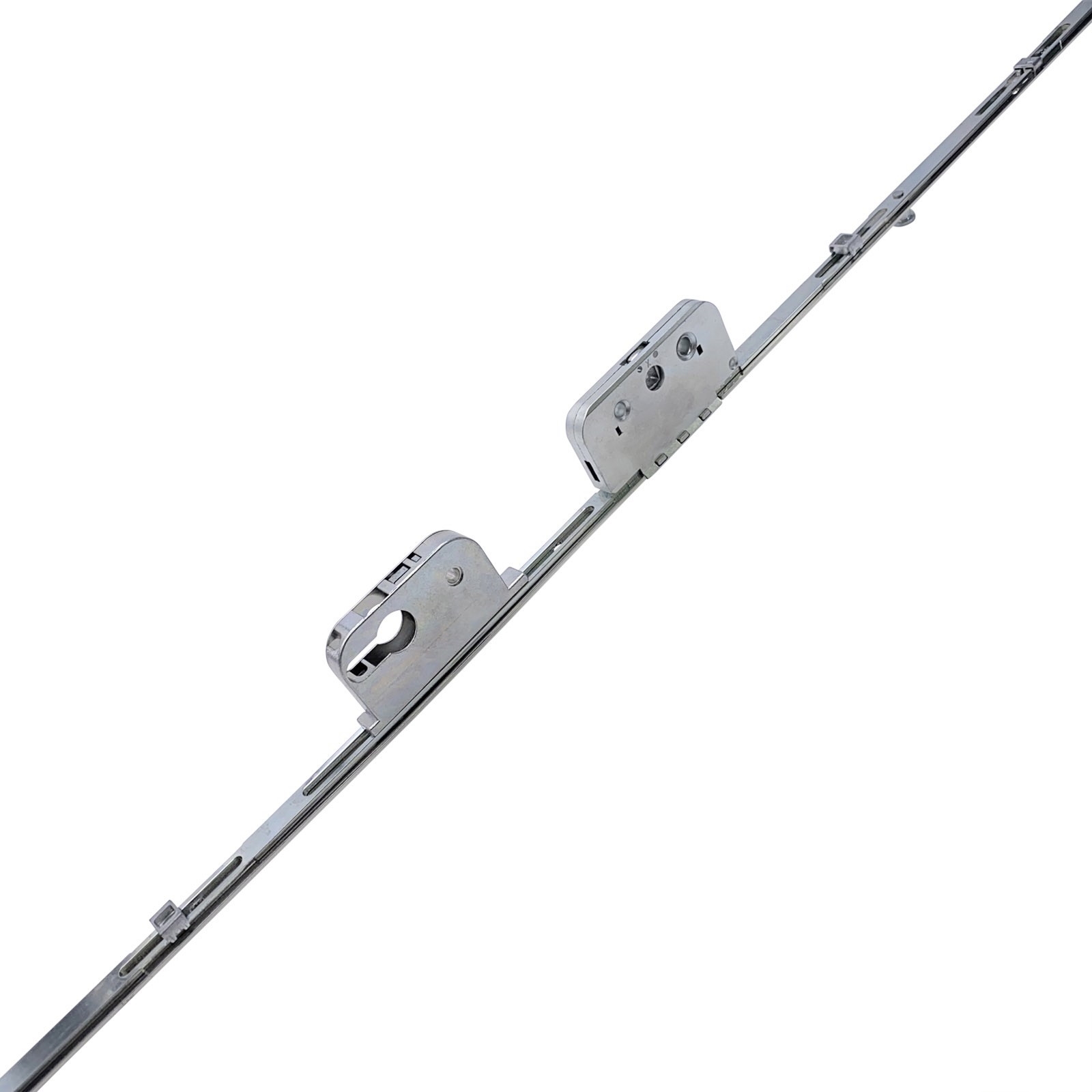

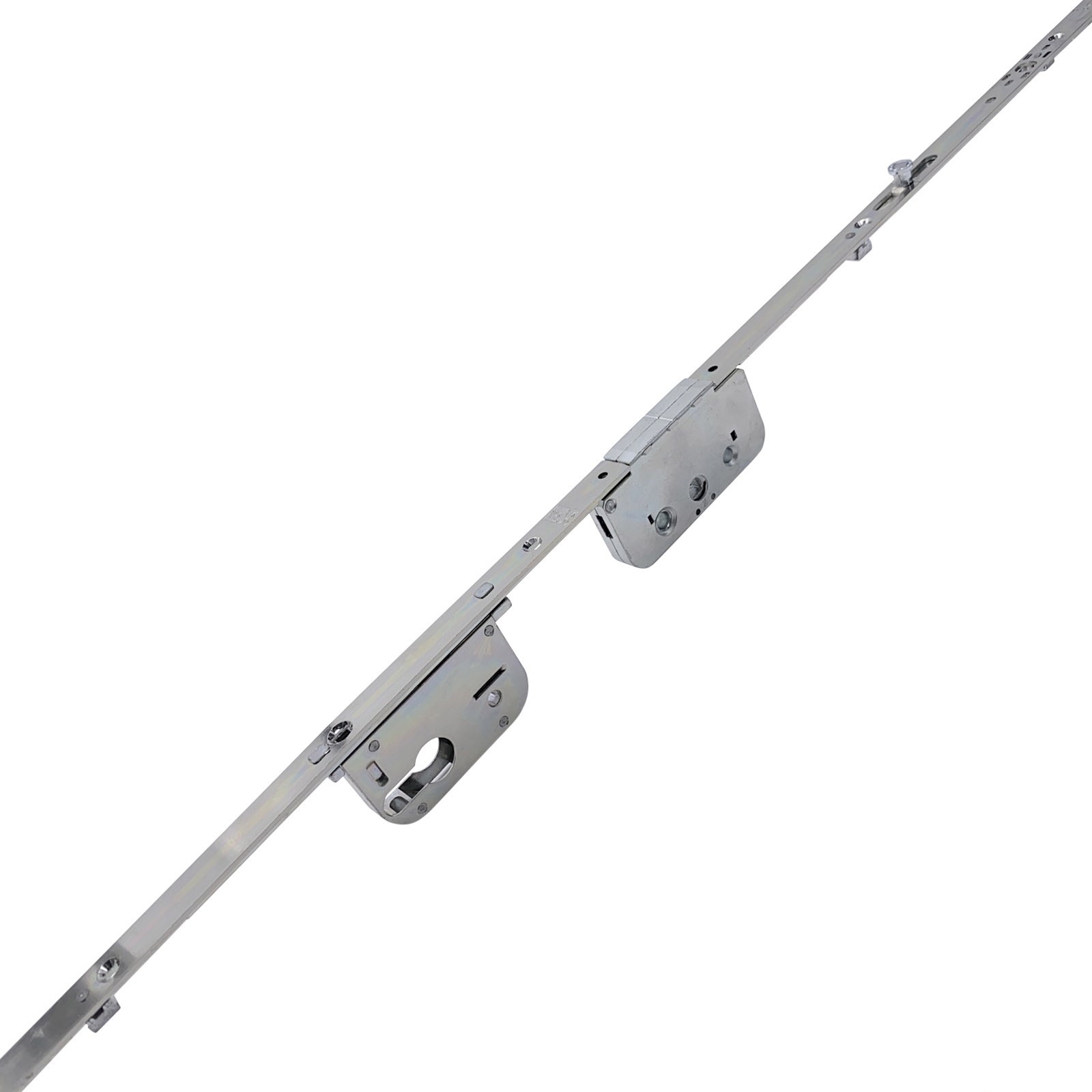

Hinweis: Auf dem Produktbild ist keine GAKA.2225-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.
| Anzahl Schließzapfen: | 4 Stück |
|---|---|
| Ausführung: | Funktionselement TFE nachrüstbar |
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Flügelfalzhöhe max.: | 2.225 mm |
| Flügelfalzhöhe min.: | 1.975 mm |
| Griffsitz: | konstant |
| Griffsitzhöhe: | 1.050 mm |
| Lochung: | Profilzylinder gelocht |
| Schließzapfen: | Sicherheitsschließzapfen |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | klemmbar |
| Dornmaß: | 30, 30 mm |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Material: | Stahl |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
