Winkhaus Garnitur FXL.20-13.LS.WS
Produktinformationen "Winkhaus Garnitur FXL.20-13.LS.WS"
Winkhaus Garnitur FXL.20-13.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant
Herstellernummer: 5001947 “GARNITUR FXL.20-13.LS.WS”
Produktbeschreibung:
Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS.
– maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster)

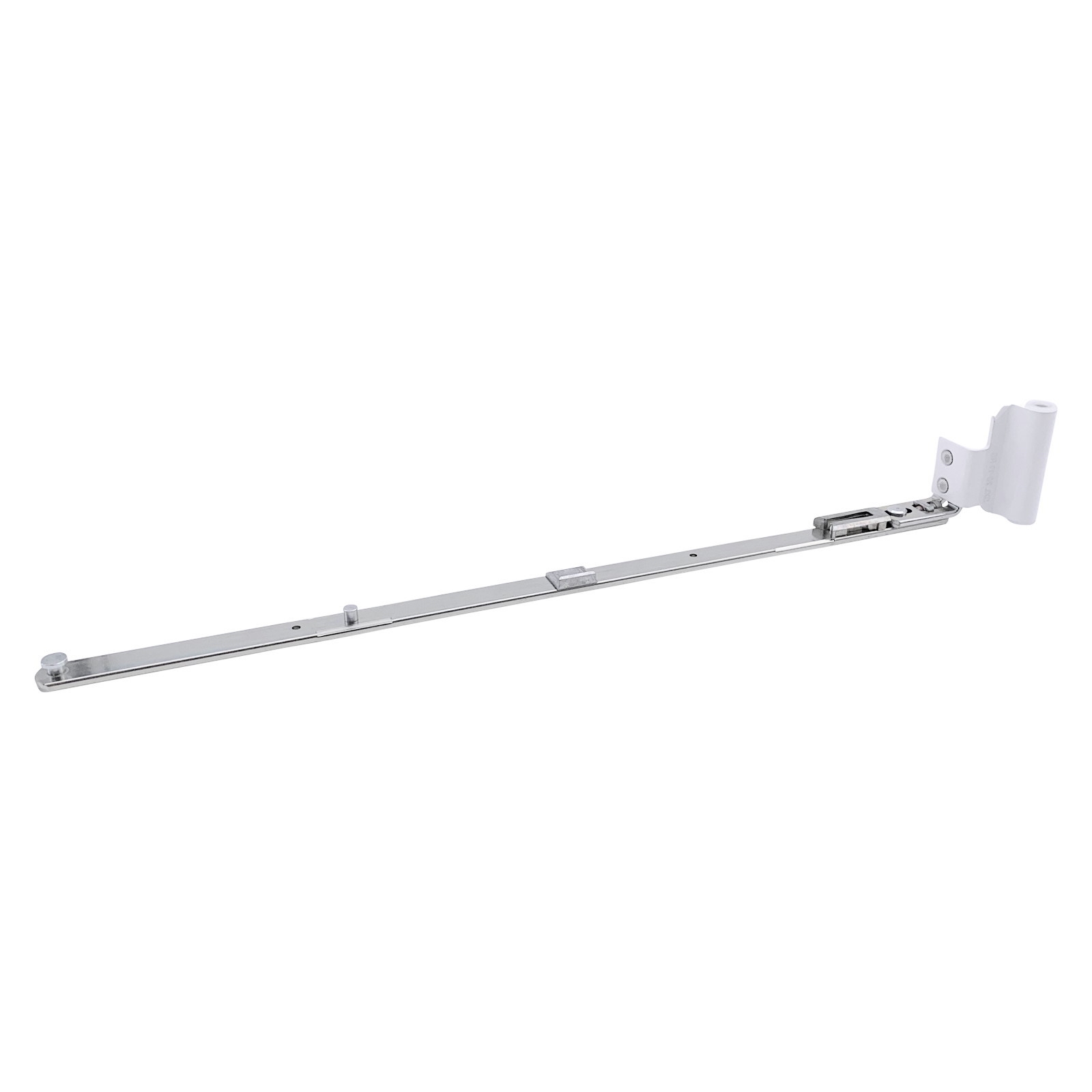

Schere SXL…RS/LS
– Verwendung in Kombination mit Scherenlager SL.XL
– Nur eine Scherengröße
– Justierung zum Anheben und Absenken des Flügels (+3/–2 mm)
– Kippöffnungsweite ca. 100 mm (profilbedingt)
– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden

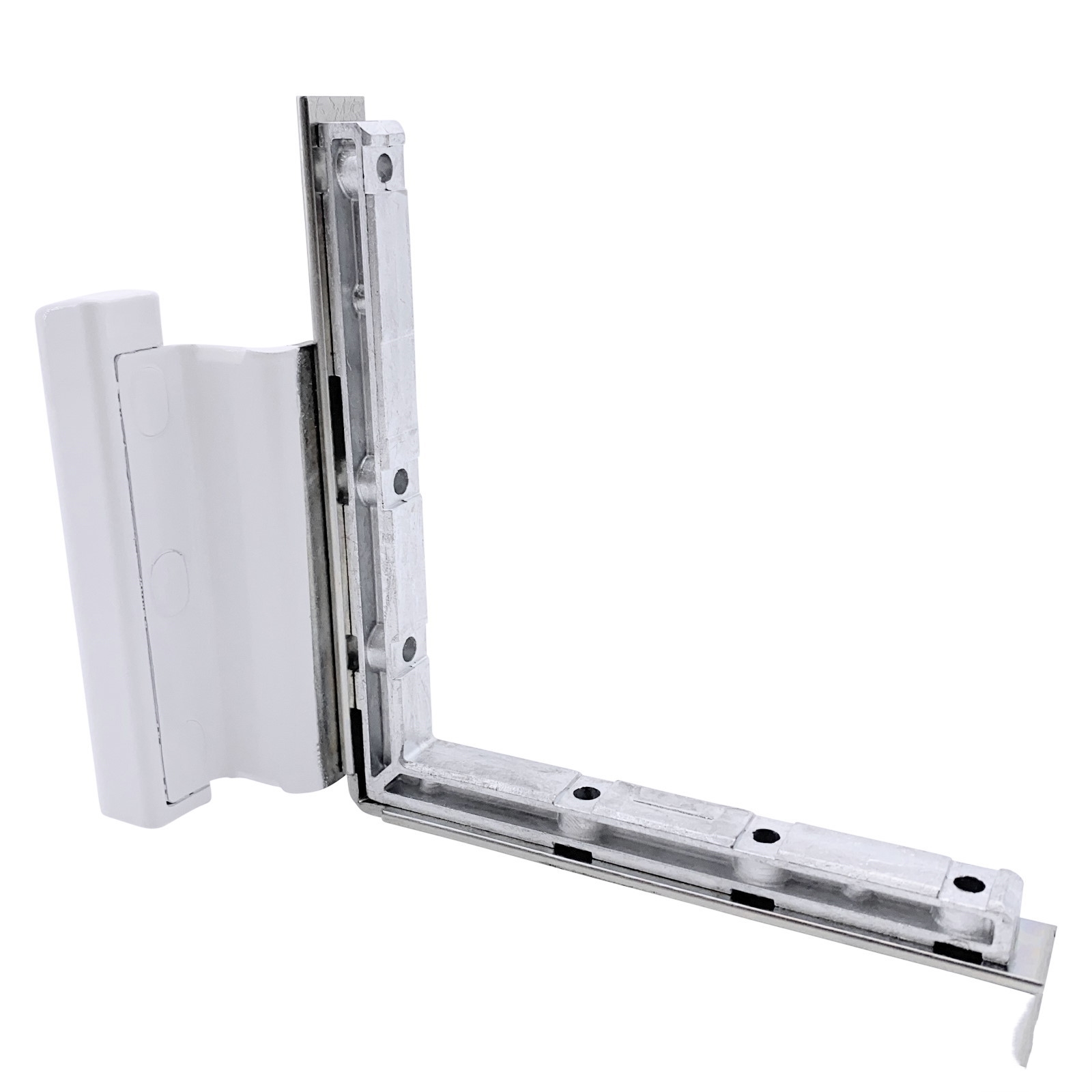

Flügellager FL.XL…RS/LS
– Verwendung zusammen mit Ecklager EL.XL
– Höhenverstellung +4,5 mm/-2 mm
– Anpressdruckverstellung über Exzenter ±1 mm
– Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung
– Anzahl Schraublöcher: 6
Lieferumfang:
– Schere SXL.20-13 Links in Weiß
– Flügellager FL.XL.20-13 Links in Weiß
Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..).

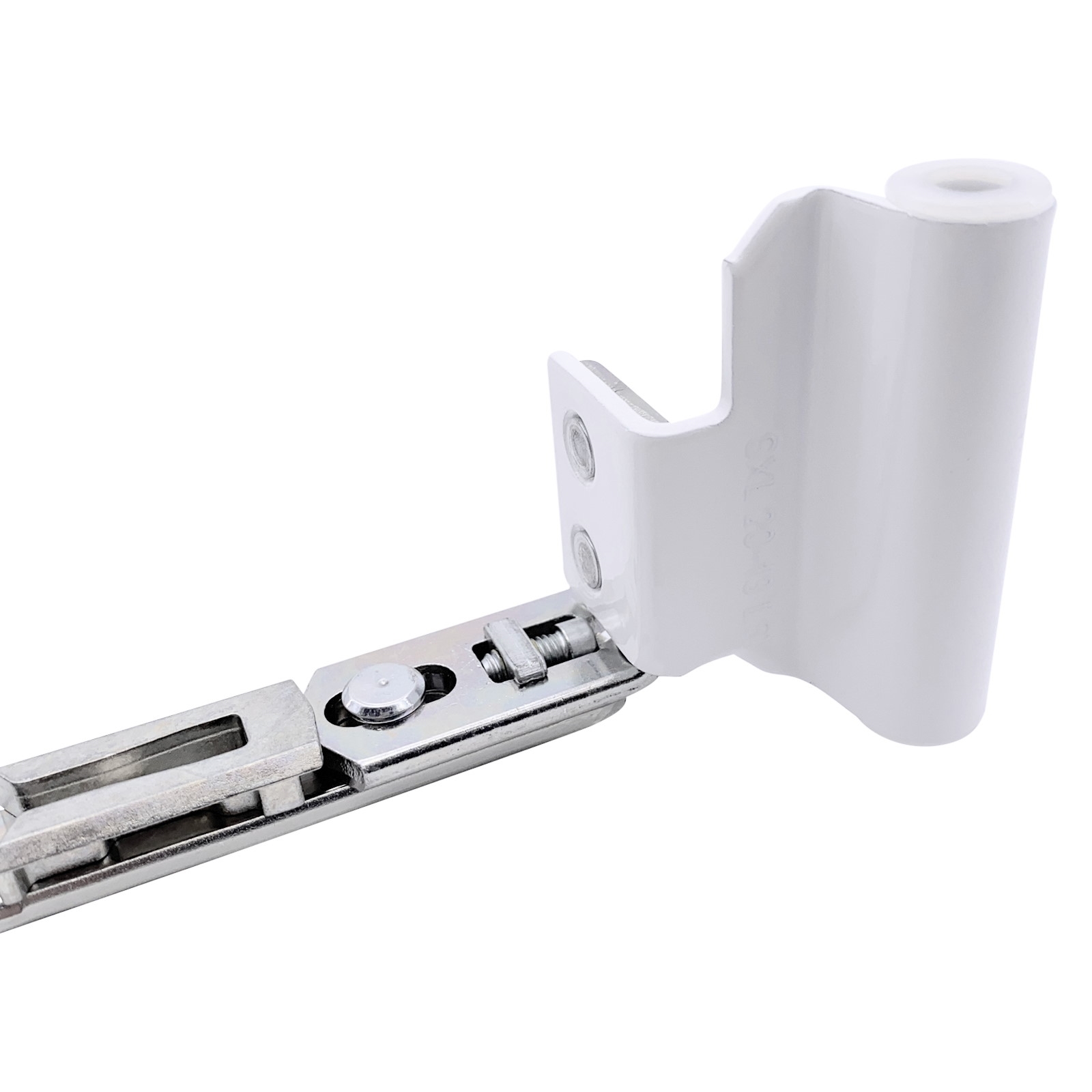

Die Bezeichnung “SXL 20-13 LS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.
| Falzluft: | 12 |
|---|---|
| Farbe: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl |
| Nutmittenlage: | 13 |
| Sicherheitsklasse: | Basis |
