Winkhaus Schere SK.SE.161.RS
Produktinformationen "Winkhaus Schere SK.SE.161.RS"

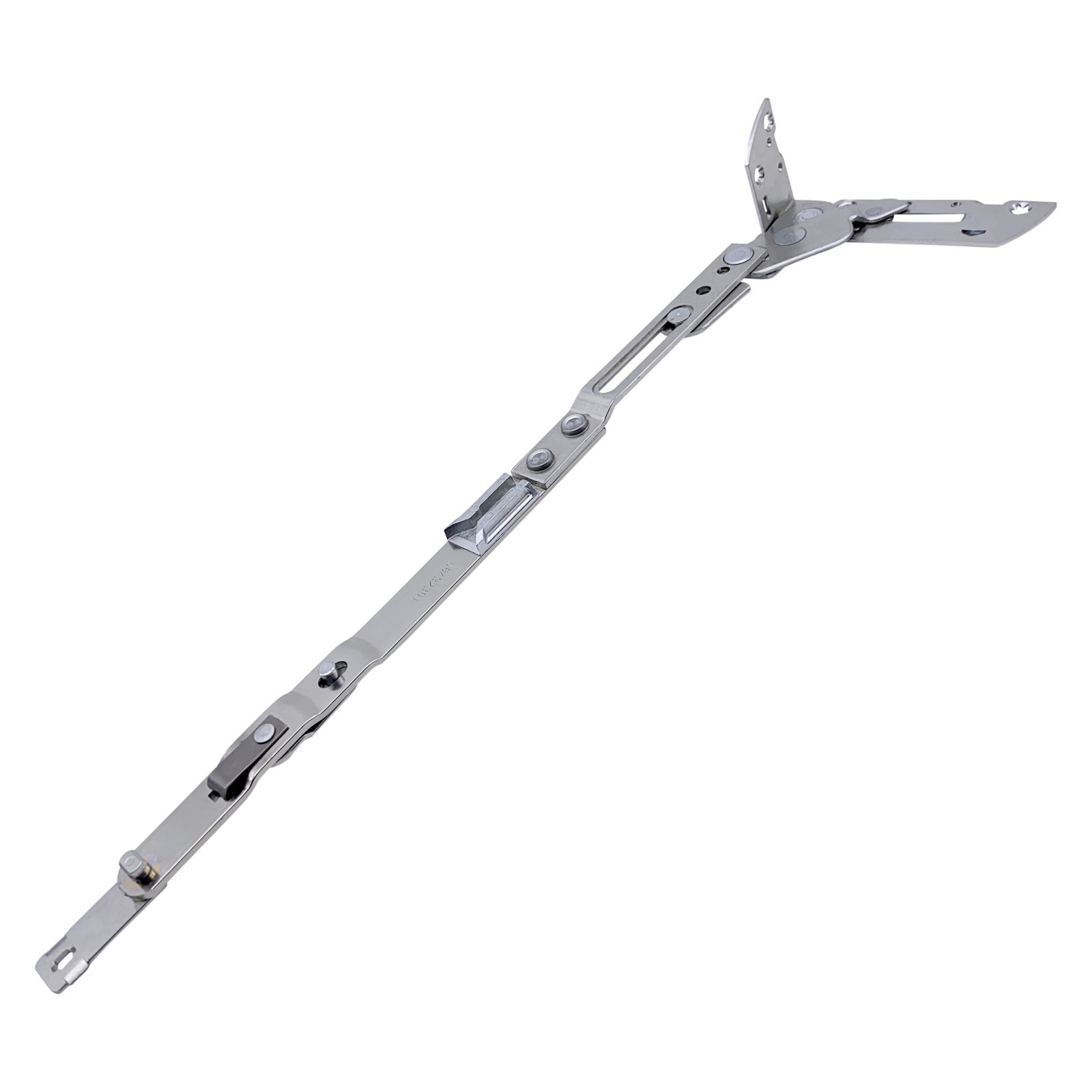

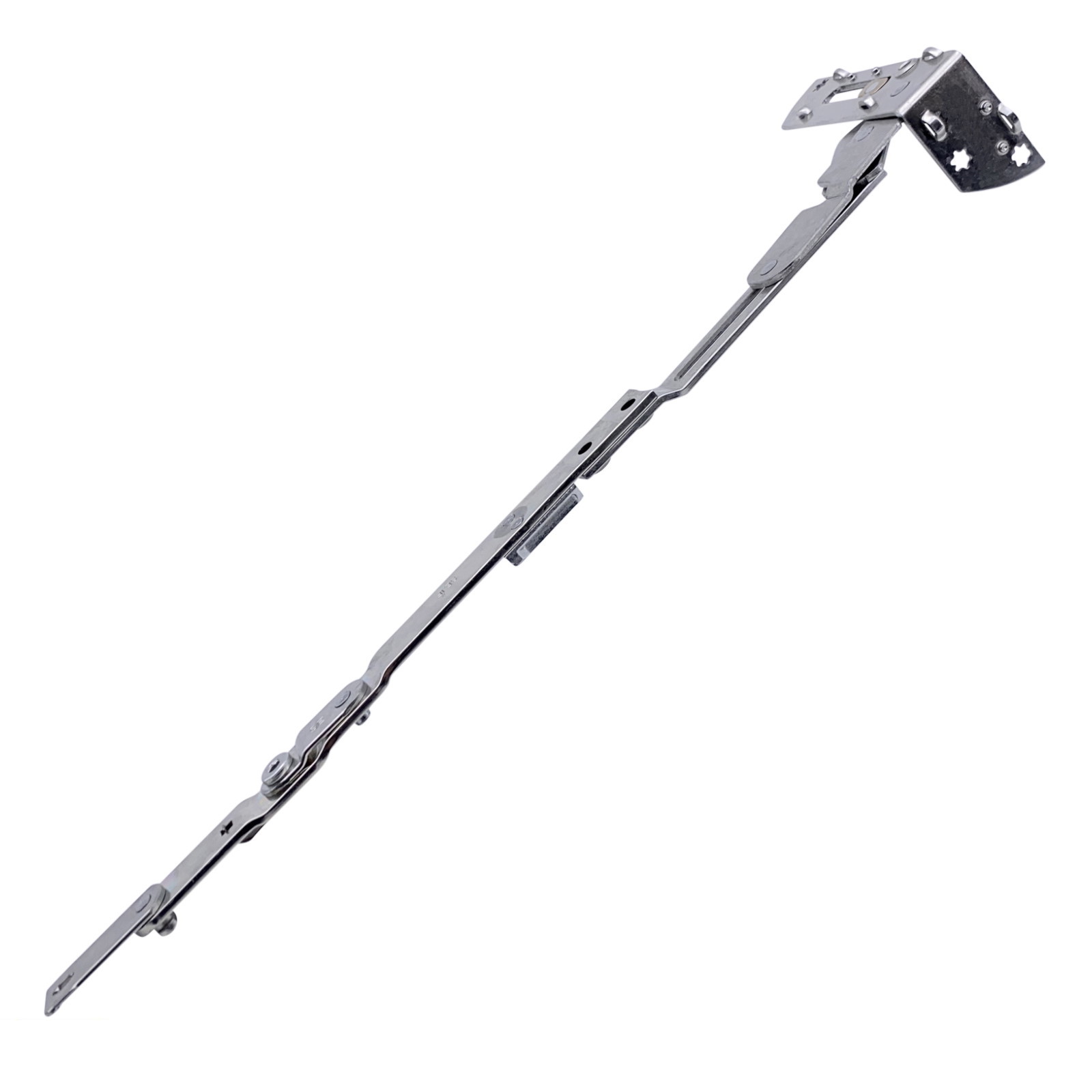

Original Winkhaus Schere SK.SE..RS (DIN Rechts) aus der Beschlagserie activPilot Select.
Herstellernummern:
4931884 “SCHERE SK.SE.152.RS”
4932611 “SCHERE SK.SE.161.RS”
4930373 “SCHERE SK.SE.166.RS”
4932601 “SCHERE SK.SE.205.RS”
Produktbeschreibung:
- In Verbindung mit Oberschiene OS.SE
- Profilbezogen, siehe Übersichtstabelle
- Bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager
- Nur eine Scherengröße
- Max. Öffnungswinkel 95°
- Kippöffnungsweite ca. 130 mm
- Anpressdruckverstellung im Scherenbereich erfolgt über E1.SE
- Justierung zum Anheben des Flügels um 2,5 mm, zum Absenken des Flügels um 1,5 mm
- Nutmittenlage 13 mm
- Falzluft oben waagerecht 12 +1 mm
- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
Hinweis: Die Scheren sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (SK.SE.152).
| Anschlagrichtung: | einseitig |
|---|---|
| Ausführung: | verdeckt liegend |
| DIN-Richtung: | DIN Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Falzluft: | 12, 12 mm |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Kunststoff |
| Nutlage: | 13 mm |
| Nutmittenlage: | 13 |
| Öffnungswinkel max.: | 95 Grad |
| Befestigungsart: | zum Anschrauben |
| Produktart: | Schere |
| Profilsystem: | Aluplast Energeto |
| Finish: | chromatiert |
| Material: | Stahl |
