Winkhaus Getriebeschiene GK.U.750.ZN
Original Winkhaus Getriebeschiene GK.U.750.ZN aus der Beschlagserie proPilot.
Herstellernummer: 4988178 “GETRIEBE GK.U.750 ZN”
Produktbeschreibung:
– Konstanter Griffsitz GK
– Dornmaß 15,5 mm
– Fehlschaltsicherung FS.U nachrüstbar
– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
– Rechts und links verwendbar
– ohne Verschlusspunkt
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
575 – 750 mm Flügelfalzhöhe
Griffsitz:
260 mm (G 260)

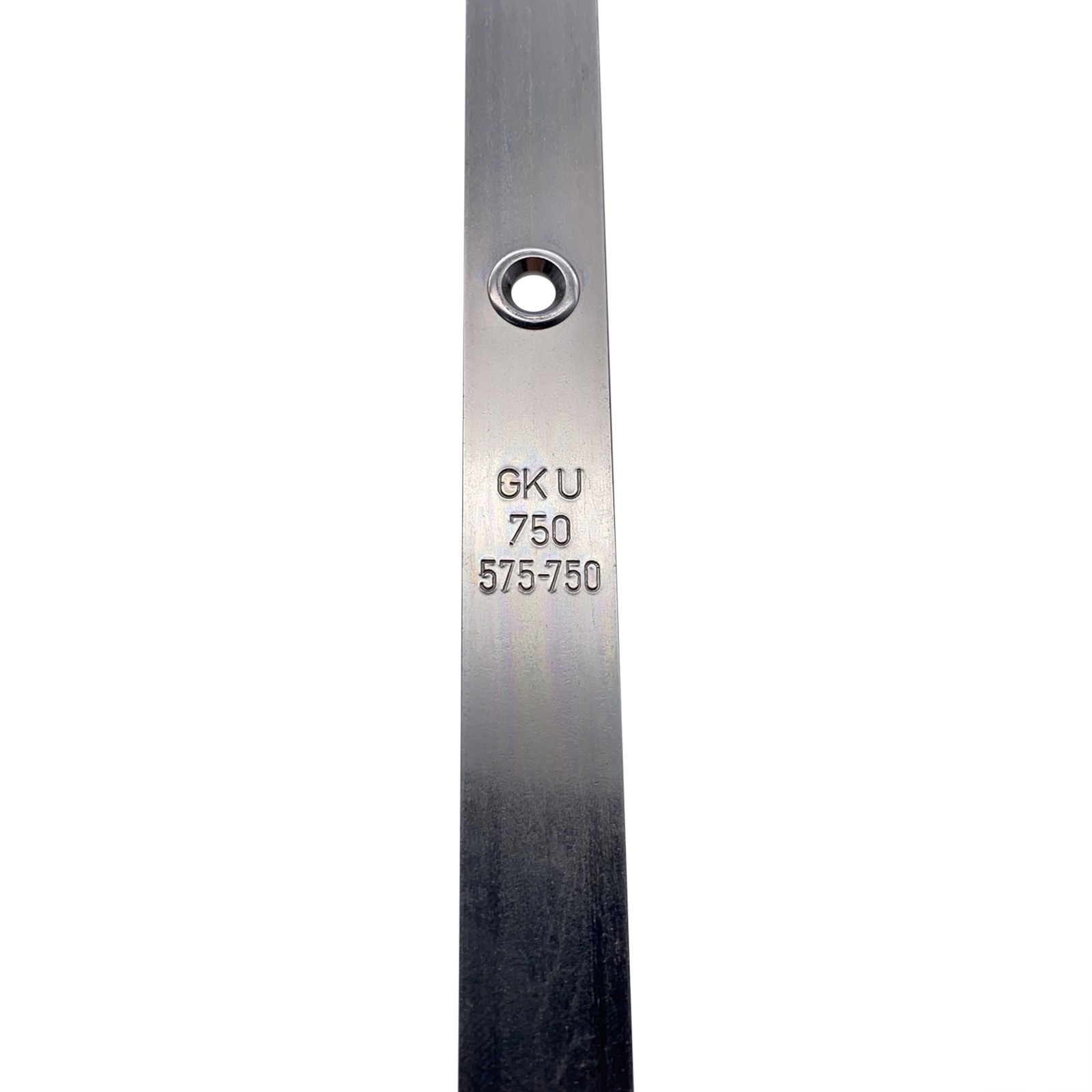

Die Bezeichnungen “GK U 750” und “575-750” sind eingraviert.

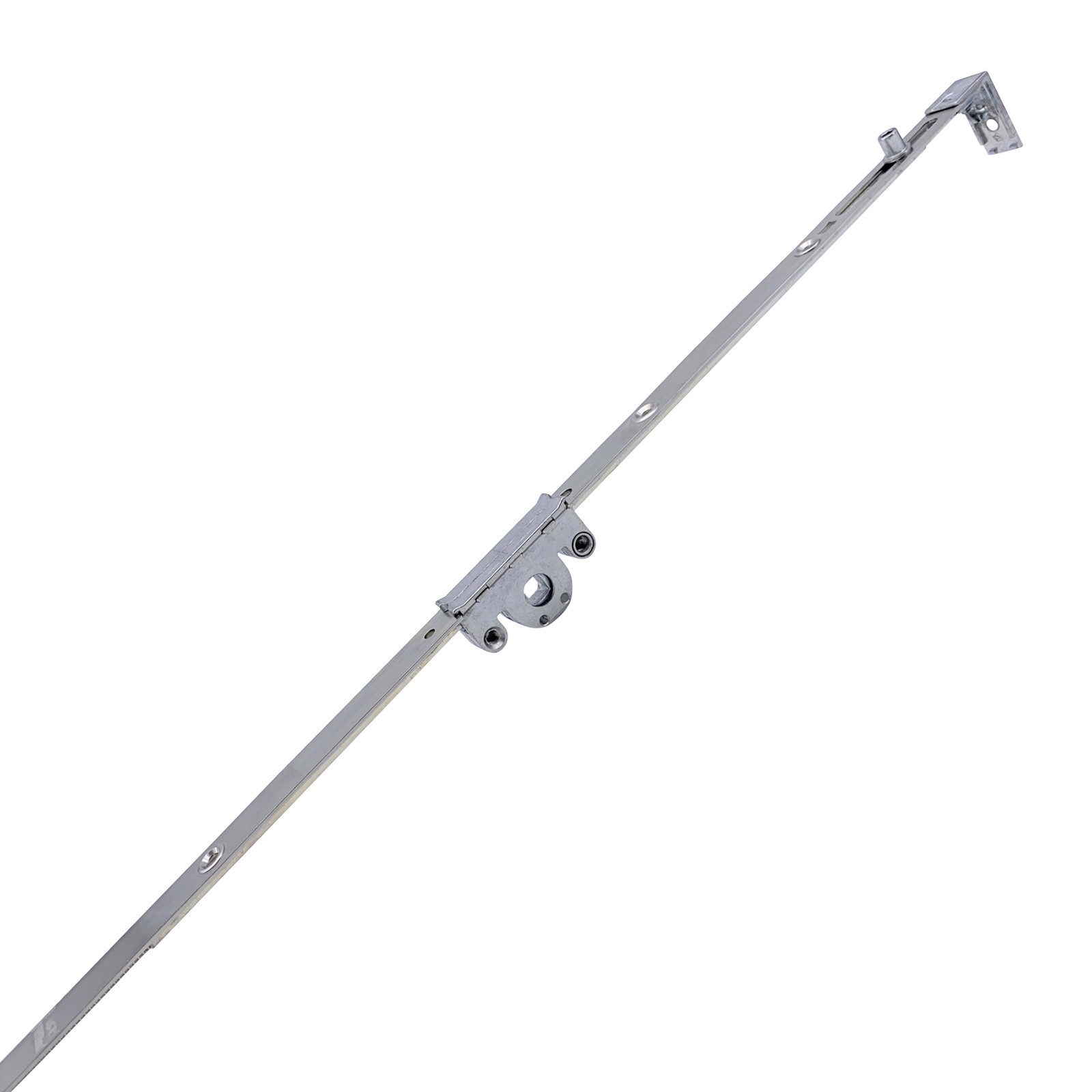

Hinweis: Auf dem Produktbild ist keine GK.U.750 abgebildet, sondern eine andere Größe zur Veranschaulichung.
Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
| Farbe: | silber |
|---|---|
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl |
| Griffsitz: | konstant |
| Dornmaß: | 15.5 |
| Produktart: | Einlassgetriebe |
| Herstellernummer: | 4988178 |
| Marke: | Winkhaus |
