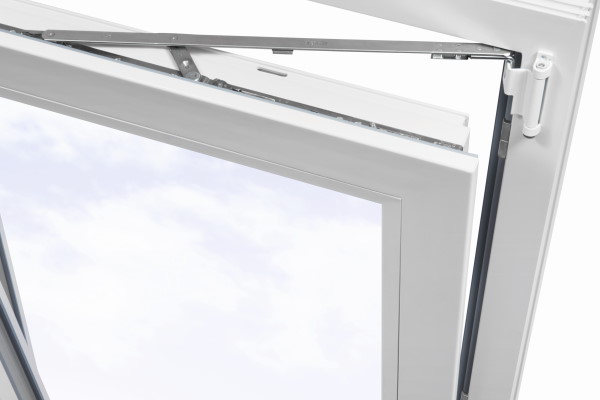

Winkhaus activPilot Concept
Der Drehkippbeschlag für Kunststofffenster.
Das activPilot Concept Beschlagsystem vereint Funktionalität, Sicherheitstechnik und Bedienkomfort. Er ist für alle Profilsysteme geeignet, bietet ein hohes Maß an Flexibilität und erfüllt optisch höchste Ansprüche durch individuelle Designabstimmung der sichtbaren Bandseite.
Winkhaus Flügellagerstopfen FK in Weiß
Ab
0,50 €*
Original WINKHAUS Flügellagerstopfen FK in Weiß
Produktinformationen:
Flügellagerstopfen/Abdeckung für das Flügellager FK F 20-6/20. (siehe Fotos)
Maße: 18 x 11 mm
Lieferumfang:
- Flügellagerstopfen FK in weiß
Hinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!
Tipp
Winkhaus Getriebeschloss Schneckengehäuse schraubbar
Ab
8,00 €*
Winkhaus Getriebe Getriebeschloss Schneckengehäuse schraubbar
Dieses Getriebeschloss eignet sich perfekt zur Reparatur jeglicher Winkhaus Getriebeschienen, bei denen das verbaute Schneckengehäuse durch langjährige Nutzung verschlissen, bzw. gebrochen ist. Durch diesen Verschleiß kann keine ordnungsgemäße Schaltung des Fenstergriffs mehr durchgeführt werden.
Schaffen Sie sich mit unserem überarbeiteten Winkhaus Getriebeschloss, bestehend aus 2 Getriebewangen, Zahnrad und zwei Schrauben schnelle Abhilfe und reparieren Sie Ihr defektes Getriebe innerhalb weniger Minuten vor Ort!
Unser Winkhaus Getriebeschloss wird durch hochpräzise CNC-Maschinen überarbeitet und ein schraubbares Gewinde gebohrt. Durch die perfekte Präzision erhalten Sie, im Gegensatz zu anderen Mitbewerber-Produkten, eine durchgehend gleiche und erstklassige Qualität. Zusätzlich und exklusiv bei uns, wird das Getriebeschloss für die alten Pilot-Getriebeschienen (ab 1978) optimiert, ohne nacharbeiten zu müssen. Dies spart Zeit und Probleme bei der Reparatur.
Anleitung:
1) Defektes Getriebeschloss Ihrer Getriebeschiene demontieren/entfernen. Die Verschlussbolzen, auch Rastexzenterbolzen oder Pilzköpfe genannt, müssen nach/vor der Demontage des defekten Schneckengehäuses mittig positioniert werden (Zustand: Fenster offen). Dieser Zustand muss zwingend beibehalten werden, damit die Reparatur korrekt durchgeführt werden kann (siehe Bilderanleitung, Punkt 1). Je nach Art der Getriebeschiene hat Ihre Schiene 0, 1, 2, 3 oder 4 Bolzen. Bei 0 Bolzen muss die Vernietung an dieser Stelle mittig positioniert werden.
2) Positionieren der großen Getriebewange an der betroffenen Stelle.
3) Zahnrad mit dem großen Zahn nach oben zeigend in die Getriebewange einsetzen. Der untere Teil des Zahnrads sollte in zwei der vorhandenen Löcher einlaufen.
4) Positionieren der kleinen Getriebewange auf das Zahnrad und die große Getriebewange.
5) Beide mitgelieferten Schrauben in die beiden vorhandenen Gewinde / Aussparungen verschrauben. Die Getriebeschiene ist nun repariert.
6) Einbau der reparierten Getriebeschiene ins Fenster. Mit dem Fenstergriff mehrmals eine Schaltung durchführen, um zu sehen, ob die Verkettung der Getriebeschiene mit den weiteren Bauteilen, funktioniert. Bei der ersten Schaltung des Griffs kommt es in der Regel zu einem leichten Knacken, da sich die Schaltsperre, welche eine korrekte Platzierung des Zahnrads bei der Reparatur vereinfacht, ablöst.
Im Reparatursatz enthalten:
– Schneckengehäuse (1 große Wange, 1 kleine Wange)
– Zahnrad (leicht mit weißem Schmierfett versehen, um den Verschleiß gering zu halten)
– 2 Edelstahlschrauben
Dieser Reparatursatz ist verwendbar für folgende Winkhaus Getriebeschienen:
– GPM: z.B. GPM 1000, GPM 1050, GPM 1150, GPM 1300, GPM 1600, GPM 1800, GPM 2300
– GPK: z.B. GPK 500, GPK 650, GPK 875, GPK 1100, GPK 1325, GPK 1550, GPK 1775, GPK 2000, GPK 2225
– GPKES: z.B. GPKES 650, GPKES 875, GPKES 1100, GPKES 1325, GPKES 1550, GPKES 1775, GPKES 2000, GPKES 2225
– GPKBS: z.B. GPKBS 650, GPKBS 875, GPKBS 1100, GPKBS 1325, GPKBS 1550, GPKBS 1775, GPKBS 2000, GPKBS 2225
– GVM: z.B. GVM 290, GVM 450, GVM 650, GVM 950, GVM 1350, GVM 1850, GVM 2350
– GVK: z.B. GVK 650, GVK 875, GVK 1100, GVK 1325, GVK 1550, GVK 1775, GVK 2000, GVK 2225
– GRM: z.B. GRM 550, GRM 920S, GRM 1050, GRM 1150, GRM 1300, GRM 1400, GRM 1600, GRM 1800, GRM 2300
– GRK: z.B. GRK 460, GRK 650, GRK 700, GRK 875, GRK 1100, GRK 1325, GRK 1550, GRK 1775, GRK 2000, GRK 2225
– GXM: z.B. GXM 1, GXM 2, GXM 3, GXM 795, GXM 1000, GXM 1095, GXM 1245
– GXK: z.B. GXK 1, GXK 2, GXK 3
– GAM: z.B. GAM 800, GAM 1050, GAM 1400, GAM 1800, GAM 2300
– GAK: z.B: GAK 465, GAK 710, GAK 830, GAK 945, GAK 1100, GAK 1195, GAK 1325, GAK 1550, GAK 1775, GAK 1850, GAK 2000, GAK 2225, GAK 2450
– GK.U.: z.B. GK.U.575, GK.U.750, GK.U.925, GK.U.1100, GK.U.1275, GK.U.1450, GK.U.1625, GK.U.1800, GK.U.1975, GK.U.2150 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!
– GM.U.: z.B. GM.U.800, GM.U.1100, GM.U.1450, GM.U.1750, GM.U.2100 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!
– GVM.U.: z.B. GVM.U.400, GVM.U.600, GVM.U.800, GVM.U.1000, GVM.U.1200, GVM.U.1400, GVM.U.1600, GVM.U.1800, GVM.U.2000 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!
Winkhaus Ecklagerkappe ESV in Weiß
Ab
0,60 €*
Original WINKHAUS Ecklagerkappe ESV in WeißHerstellernummer: 4990509 “EL-KAPPE ESV WS”Produktinformationen:– Verwendung in Kombination mit dem Ecklager ESV… sowie Ecklager EL.K…– links und rechts verwendbarLieferumfang:– Ecklagerkappe ESV in WeißHinweis: Das Ecklager ESV 6-3-16 ist nicht im Lieferumfang enthalten, sondern dient bei dem Bild nur zur Veranschaulichung.
Winkhaus Flügellager FK-F 20-6/20 in Weiß
Ab
2,69 €*
Original WINKHAUS Flügellager FK-F 20-6/20 in Weiß aus der Beschlagserie activPilot und autoPilot.Herstellernummer: 1568896 "FLÜGELLAGER FK-F 20-6/20 WS"Produktinformationen:– Verwendung in Kombination mit Ecklager ESV… oder ESVW…, NICHT kompatibel mit Ecklager EL.K...– rechts und links verwendbar– Höhenverstellung +/- 3 mm– stark beanspruchte Teile aus Stahl– Flügelgewicht max. 100 kg– Integrierte DrehhemmungLieferumfang:– Flügellager FK-F 20-6/20 in weißHinweis:Die Bezeichnung “FK-F 20-6/20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.
Winkhaus Balkontürschnäpperbolzen BK SL
Ab
0,80 €*
Original Winkhaus Balkontürschnäpperbolzen in Silber aus Zinkdruckguss.Herstellernummer: 5093620 “SCHNÄPPERBOLZEN BH-BK E”
Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)- Schnäpperbolzen ist konisch, sodass der Anpressdruck angepasst werden kann- Material: Zindruckguss
Kompatibel mit..– allen Balkontürschnäppern von Winkhaus, Internorm (BK SL, WSK 52, WSK 60, WSK 61, WSK 121, WSK 144, BK 25, BK 219,…)
Lieferumfang:– 1x Balkontürschnäpperbolzen
Winkhaus Ecklager ESV 6-3-16 in Weiß
Ab
2,49 €*
Original WINKHAUS Ecklager ESV 6-3-16 in Weiß aus der Beschlagserie activPilot bzw. autoPilotHerstellernummer: 1930470 "ECKLAGER ESV 6-3-16 SL/WS"Produktinformationen:– Verwendung in Kombination mit den Flügellagern FK.. bzw. FK-F..., FL.K.20-6-28.130, FWV…, oder FL.E…PA.., nicht kompatibel mit Flügellager FL.K.20-6-20 oder FL.K.20-6-28– links und rechts verwendbar– Ecklager ESV mit symmetrischen Bohrbild, entsprechend dem Scherenlager SL.KS.3-6– Ecklager-/ Scherenlagerbohrungen am losen Stück möglich– Seitenverstellung +/- 2 mm– für Kunststofffenster– Flügelgewicht: 100 kg– Bei 20 mm Flügelüberschlag: Ecklager bündig mit der FlügelunterkanteLieferumfang:– Ecklager ESV 6-3-16 in WeißHinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein.
Winkhaus Sicherheitsschließblech SBS.K.152
1,99 €*
Winkhaus Sicherheitsschließblech SBS.K.152 für Kunststofffenster.
Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm
Verwendung für Profilhersteller: VEKA– Alphaline, Softline 70 AD/MD, Swingline, Topline AD
Herstellernummer Winkhaus: 4990061Gravur auf der Rückseite: S. 152
Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!
Winkhaus Balkontürschnäpper BK SL
Ab
4,29 €*
Original WINKHAUS Balkontürschnäpper BK in Silber (SL) mit Schnäpperbolzen.Herstellernummer: 1793250 "BALKONTÜRSCHNÄPPER BK SL"Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Der Balkontürschnäpper BK ist universell einsetzbar und liegt von unten glatt auf. Sollte der Schnäpper nicht wie gewünscht aufliegen, so muss ggf. eigenständig unterfüttert werden. Winkhaus hat außerdem diverse "Formteile WSK" im Sortiment, die unter den BK SL montiert werden können und so ein bestimmtes Fensterprofil nachbilden.Produktmaße: 105 mm x 17 mm x 9 mm (LxBxH)Befestigungsabstand: 40 mmLieferumfang:– Balkontürschnäpper BK SL– Schnäpperbolzen
Winkhaus Scherenlagerkappe SL.KS. Weiß
Ab
0,79 €*
Original WINKHAUS Scherenlagerkappe SL.KS. in Weiß aus der Produktserie activPilot.Herstellernummer: 5113481 bzw. 2844928 "KAPPE K.SL.KS.WS"
Diese Sicherungskappe wird auf das Scherenlager SL.KS. (siehe Bild) gesetzt.
Produktmaße:90 mm x 17 mm x 16,5 mm (LxBxH)
Lieferumfang:- Scherenlagerkappe SL.KS. in Weiß
Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.
Winkhaus Stulpflügelgetriebe GASM.2300-3, 3 Schließbleche
Ab
29,95 €*
Original Winkhaus Stulpflügelgetriebe GASM 2300-3 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933701 “STULPGETR.GASM.2300-3”
Produktbeschreibung:– Für mittigen Griffsitz bei gegenüberliegender Beschlagnut– 3 Schließbleche aufgeschweißt (GASM 2300-3)– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:1800 – 2300 mm Flügelfalzhöhe
Die Bezeichnungen “GASM 2300-3 BK” und “FFH 1800 – 2300” sind eingraviert. Es handelt sich hier um ein abweichendes "Symbolfoto" zur Veranschaulichung des Artikels. Der Aufbau der GASM.2300-3 ist anders als im Bild dargestellt.
Tipp: Alternativ kann auch das Stulpflügelgetriebe GASM.GZ-S.2300-3 verwendet werden, bei dem der Hebelmechanismus robuster gegen Fehlbedienungen und Beschädigungen ist (Herstellernummer: 5118012). Das Getriebe finden Sie ebenfalls bei uns im Sortiment.
Winkhaus Scherenbandkappe SK in Weiß
Ab
0,79 €*
Original WINKHAUS Scherenbandkappe SK in Weiß Herstellernummer: 2845285 “KAPPE K.SK.WS”, Baureihe activPilot Produktbeschreibung: – Schutzkappe für die Scherenbänder der Scheren SK1.., SK2.. Lieferumfang: – Scherenbandkappe SK in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
Winkhaus Flügellagerkappe FL.K. in Weiß
Ab
1,00 €*
Original WINKHAUS Flügellagerkappe FL.K. in Weiß aus der Produktlinie activPilot.Herstellernummer: 5113482 (vorher: 2846552) “KAPPE K.FL.K.WS”Produktinformationen:– Abdeckkappe für das Flügellager FL.K…Lieferumfang:– Flügellagerkappe FL.K. in WeißHinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!
Winkhaus Trifunktionselement TFE SL
Ab
3,99 €*
Original WINKHAUS Trifunktionselement TFE in Silber aus der Beschlagserie activPilotHerstellernummer: 4931450 "TRIFUNKTIONSELEMENT TFE"Funktionsweise:– zum Aufschrauben auf die Getriebeschiene– beinhaltet die Funktionen Fehlschaltsicherung, Auflaufstütze und Balkontürschnäpper– Mittenfixiert und daher im Lieferzustand rechts und links verwendbar– wird nach erfolgter Montage am Flügel aktiviert– max. Flügelgewicht 130 kgMontageinformation:Das TFE ist höhenverstellbar und muss passend in Verbindung mit einem der Rahmenteile (z.B. "RT.DFE-TFE" (1-flügelig) oder "RT.DFE-TFE.S (2-flügelig / Stulp)) justiert werden. Die Justierung des TFE erfolgt mit einem 4 mm Innensechskant, das Rahmenteil wird mit einem 2,5 mm Innensechskant justiert.Der kleine Stift, der oben am TFE rausschaut, wird nach erfolgter Montage z.B. mit einem Hammer festgeschlagen, damit das TFE festsitzt.Wichtig: Das TFE wird in neutraler Stellung angeliefert und durch einmaliges Schwenken nach links bzw. rechts aktiviert. Nach erfolgter Aktivierung kann die DIN-Richtung NICHT mehr geändert werden.Die Bezeichnung “TFE” ist auf der Vorderseite eingraviert.
Winkhaus Flügellagerkappe K.FL.K.130.WS
Ab
0,79 €*
Original Winkhaus Flügellagerkappe FL.K.130 in Weiß aus der Produktlinie activPilot.Herstellernummer: 4987940 “KAPPE K.FL.K.130.WS”Produktinformationen:– Abdeckkappe für das Flügellager FL.K.20-6-28.130 (Herstellernummer: 4995559)Lieferumfang:– Flügellagerkappe FL.K. in WeißDiese Flügellagerkappe kann alternativ für das alte Flügellager FT11 sowie für das Flügellager FKV genommen werden.
Winkhaus Scherenlager SL.KS.3-6 in Weiß
Ab
2,99 €*
Original WINKHAUS Scherenlager SL.KS.3-6 in Weiß aus der Produktlinie activPilot.Herstellernummer: 2844506 “SCHERENLAG.SL.KS.3-6.WS”
Produktinformationen:– Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / Ecklager ESV– in Kombination mit der Schere SK1.. oder SK2.. verwendbar. Nicht kompatibel mit der Schere SW…– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager SL.KS für Flügelgewichte bis 100 kg– rechts und links verwendbarProduktmaße:89 mm x 15 mm (BxH)Lieferumfang:– Scherenlager SL.KS.3-6 in weiß– ScherenlagerstiftHinweis: Die Scherenlager werden lose geschüttet geliefert, sodass leichte Kratzer oder Oberflächen-Unebenheiten vorhanden sein können. Auf der Rückseite ist die Bezeichnung SL.KS.3-6 eingraviert.
Winkhaus Taster für Stulpflügel GASK GASM
Ab
1,50 €*
Original Winkhaus Taster für Stulpflügelgetriebe GASK GASM aus der Produktlinie activPilot. Produktbeschreibung: – Der Taster besteht aus blauem Kunststoff und kann als Ersatz für gebrochene Taster aus diversen Winkhaus Stulpflügelgetrieben eingesetzt werden (siehe Foto). Der Taster kann unter anderem zur Reparatur verwendet werden bei: – Winkhaus Stulpflügelgetriebe GASM 800, GASM 1050, GASM 1400, GASM 1800, GASM 2300 – Winkhaus Stulpflügelgetriebe GASK 710, GASK 830, GASK 945, GASK 1100, GASK 1325, GASK 1550, GASK 1775, GASK 2000, GASK 2225 Lieferumfang: – 1x Taster für Stulpflügel (blau)
Winkhaus Eckumlenkung E11.N, 2 Schließzapfen
Ab
3,19 €*
Original Winkhaus Eckumlenkung E11.N aus der Produktserie activPilot.Herstellernummer: 5051287 „ECKUML.E11.N“Produktbeschreibung:– Schenkellänge 98,5 mm– 2 Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Vorgerichtet für automatenfähige MontageLieferumfang:– Winkhaus Eckumlenkung E11.N (2 Sicherheitsschließzapfen)Hinweis: Die Eckumlenkung E11 wurde durch die E11.N ersetzt und ist 1:1 einsetzbar.
Winkhaus Ecklager EL.K.6-3-16 in Weiß
2,95 €*
Original Winkhaus Ecklager EL.K.6-3-16 in Weiß aus der Produktlinie activPilot.Herstellernummer: 2844637 „ECKLAG.EL.K.6-3-16.WS“
Produktbeschreibung:– Verwendung in Kombination mit den Flügellagern FL.K… oder FL.KA…, nicht kompatibel mit Flügellager FK 20-6-20, FK-F 20-6-20 oder FL.K.20-6-28.130– Ecklager EL.K mit symmetrischem Bohrbild entsprechend dem Scherenlager SL.KS– Bei 20 mm Flügelüberschlag: Ecklager inklusive Kappe bündig mit der Flügelunterkante– Seitenverstellung ± 2 mm– Rechts und links verwendbar– Flügelgewicht: bis 100 kg– Bolzenlänge: 42 mm
Lieferumfang:– Ecklager EL.K.6-3-16 in Weiß
Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein. Das Ecklager EL.K. hat eine Bolzenlänge von 42 mm (bitte nicht mit dem Ecklager ESV verwechseln (22 mm Bolzenlänge))!
Winkhaus Sicherheitsschließblech SBS.K.61
1,99 €*
Winkhaus Sicherheitsschließblech SBS.K.61 für Kunststofffenster.
Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm
Verwendung für Profilhersteller: ALUPLAST– Ideal 2000 bis 3000
Herstellernummer Winkhaus: 2892129Gravur auf der Rückseite: SBS K.61
Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!
Winkhaus Schließblech SBA.K.162
1,79 €*
Original Winkhaus Schließblech SBA.K.162 für Kunststofffenster aus der Beschlagserie activPilot.
Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm
Verwendung für Profilhersteller: GEALAN- S 3000, S 6000, S 7000, S 8000, S 9000
Herstellernummer Winkhaus: 4929796Gravur auf der Rückseite: A. 162
Hinweis:Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!
Winkhaus Sicherheitsschließblech SBS.K.161.I.P5
2,99 €*
Winkhaus Sicherheitsschließblech SBS.K.161.I.P5 für Kunststofffenster aus der Produktserie activPilot.Herstellernummer: 5087904 "SICHERH.BL.SBS.K.161.I.P5"
Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm- erhöhter Anpressdruck + 0,5 mm (P5)
Verwendung für Profilhersteller: ALUPLAST– Energeto, Ideal 4000 – 8000
Gravur auf der Rückseite: 161-DES
Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!
Winkhaus Duofunktionselement DFE
Ab
1,49 €*
Original Winkhaus Duofunktionselement DFE aus der Beschlagserie activPilotHerstellernummer: 4931451 "DUOFUNKTIONSELEMENT DFE"Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber
Winkhaus Sicherheitsschließblech SBS.K.60
1,99 €*
Winkhaus Sicherheitsschließblech SBS.K.60 für Kunststofffenster.
Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 3 gerade Verschraubungen– Nutmittenlage 13 mm
Verwendung für Profilhersteller: SCHÜCO, REHAU– Brilliant-Design, Character-Design, Euro-Design 86, Corona 60
Herstellernummer Winkhaus: 2861656Gravur auf der Rückseite: S. 60
Hinweis:Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!
Winkhaus Eckumlenkung E1.N, 1 Schließzapfen
Ab
2,95 €*
Original Winkhaus Eckumlenkung E1.N aus der Beschlagserie activPilotHersteller Artikelnummer: 5019146 bzw. 5123102 "ECKUML.E1.N"links und rechts verwendbar
Produktbeschreibung:– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Automatenfähige Montage
Hersteller Artikelnummer: 5019146Hinweis: Die Eckumlenkung E1 wurde durch die E1.N ersetzt und ist 1:1 einsetzbar
Winkhaus activPilot Concept Ersatzteile – seit 2006 bewährte Qualität
Entdecke unser umfangreiches Sortiment an original Winkhaus activPilot Concept Ersatzteilen – dem modularen Dreh-Kipp-Beschlagsystem, das seit 2006 für höchste Funktionalität, Sicherheit und Designvielfalt steht. Ob Balkontürschnäpper, Scherenlager, Getriebeschienen, Ecklager oder Sicherheits-Schließbleche – bei Rotthove findest du passgenaue Teile für Reparatur, Austausch und Nachrüstung.
Warum activPilot Concept?
Das activPilot Concept Beschlagsystem überzeugt durch seine modulare Bauweise, hohe Traglast und Kompatibilität mit gängigen Profilsystemen. Es ermöglicht flexible Anpassungen, ist langlebig und sorgt für zuverlässige Bedienbarkeit deiner Fenster – auch bei intensiver Nutzung.
Unser activPilot-Sortiment im Überblick
- Fensterbeschläge: Getriebe, Scheren, Ecklager, Eckumlenkungen
- Balkontür- & Terrassentür-Zubehör: Schnäpper, Scherenlager, Griffgarnituren
- Sicherheitskomponenten: Sicherheits-Schließbleche, Pilzkopfzapfen
- Bedienzubehör: Fehlschaltsicherungen, Flügelheber
Passgenaue Ersatzteile für Reparatur & Sicherheit
Mit original Winkhaus Ersatzteilen sicherst du dir die optimale Passform und einfache Montage – für Fenster und Türen, die wieder wie neu funktionieren. Unsere klaren Kategorien und Filter helfen dir, schnell das richtige Teil zu finden. Bei Fragen steht dir unser erfahrenes Team jederzeit zur Seite.
Schnelle Lieferung & faire Preise
Wir liefern deine activPilot Concept Ersatzteile in der Regel innerhalb weniger Werktage und zu dauerhaft fairen Konditionen. So kannst du Reparatur und Wartung ohne Verzögerung umsetzen.
